Spécifications SUN-MPPT-L01-EU-AM8 et SUN-STS500L expliquées : 8 canaux, 500 kW STS

Deux modules, deux métiers différents

Le SUN-MPPT-L01-EU-AM8 et le SUN-STS500L se trouvent aux extrémités opposées du même cluster C&I ESS. On extrait l’énergie des chaînes photovoltaïques et on la transmet au PCS aussi efficacement que possible. L’autre décide quelle source d’énergie – réseau, générateur ou PCS lui-même – atteint réellement la charge. Aucun des deux ne remplace l’autre, et comprendre où commence et s’arrête le travail de chacun facilite le dimensionnement correct d’un système.

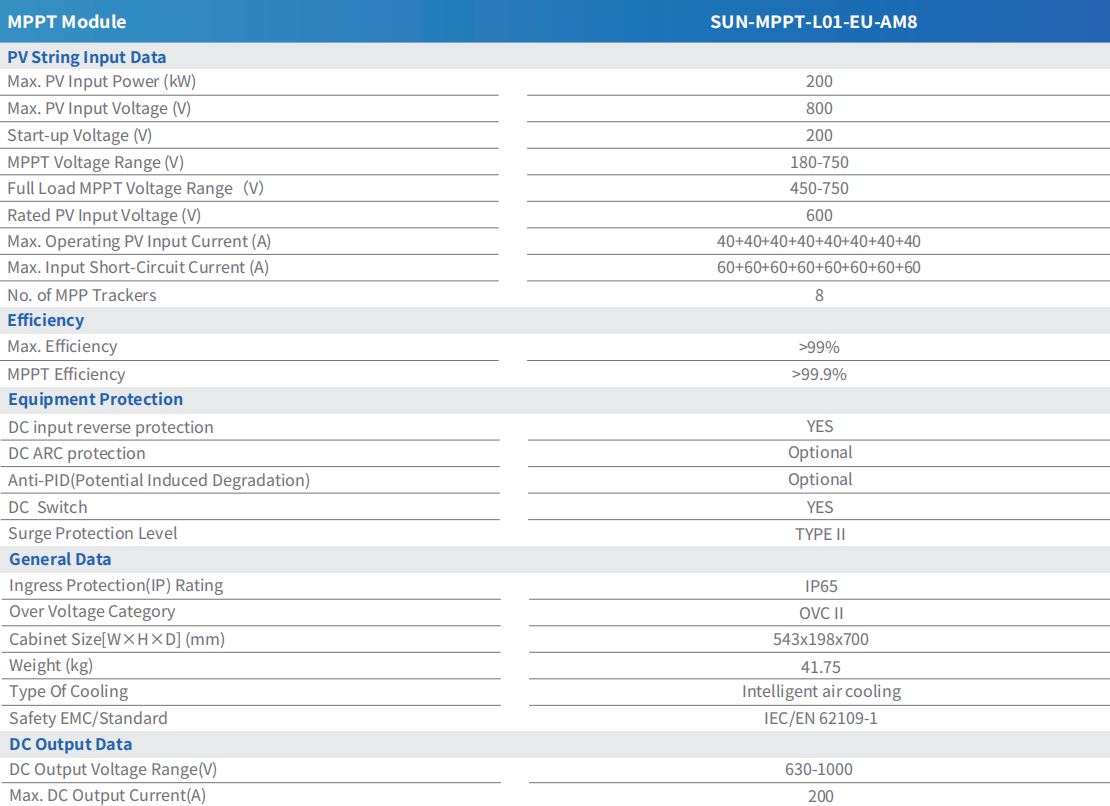

SUN-MPPT-L01-EU-AM8 : ce que font réellement les 8 trackers

Ce module fonctionne 8 trackers MPP indépendants , chacun étant évalué pour 40 A de courant de fonctionnement et une limite de courant de court-circuit de 60 A, pour une entrée PV maximale combinée de 200 kWc. Étant donné que les trackers sont indépendants plutôt que groupés, un événement d'ombrage ou un défaut sur une chaîne est isolé sur ce canal au lieu d'entraîner les sept autres vers le bas.

Les fenêtres de tension comptent autant que le nombre de trackers. La tension de démarrage est de 200 V, la plage de tension MPPT va de 180 à 750 V et elle se réduit à 450 à 750 V à pleine charge. La tension d'entrée PV nominale se situe à 600 V et la sortie CC alimente le PCS à 630-1 000 V, plafonnée à 200 A. L'efficacité maximale est estimée à plus de 99 %, l'efficacité du suivi MPPT elle-même dépassant 99,9 % – la différence entre les deux chiffres étant la capacité du module à trouver et à maintenir le point de puissance de pointe réel à mesure que les conditions changent. Pour les lecteurs qui souhaitent que le concept sous-jacent soit expliqué plus en profondeur, ceci aperçu du suivi des points de puissance maximale et pourquoi c'est important couvre les fondamentaux.

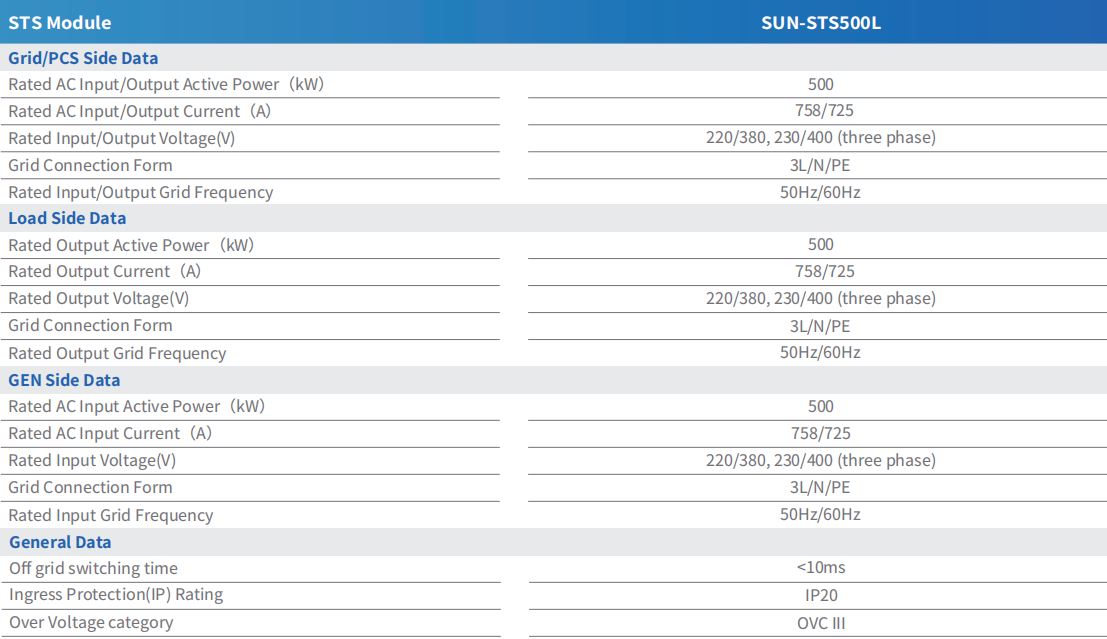

SUN-STS500L : capacité de commutation et synchronisation

Le SUN-STS500L est construit autour d'un numéro unique : un 500 kW capacité de commutation, appliquée de manière identique sur son côté réseau/PCS, son côté charge et son côté GEN. Chaque côté est conçu pour le même courant d'entrée ou de sortie de 758 A/725 A à 220/380 V ou 230/400 V triphasé, connecté dans une configuration 3L/N/PE à 50 Hz ou 60 Hz.

Le temps de commutation hors réseau est évalué à moins de 10 ms, ce qui est suffisamment rapide pour que les charges connectées n'enregistrent généralement pas la transition entre les modes réseau, hors réseau et générateur diesel. Le module est doté d'un indice de protection IP20 et d'une catégorie de surtension OVC III, reflétant son rôle de composant de commutation côté CA plutôt que de boîtier classé pour l'extérieur.

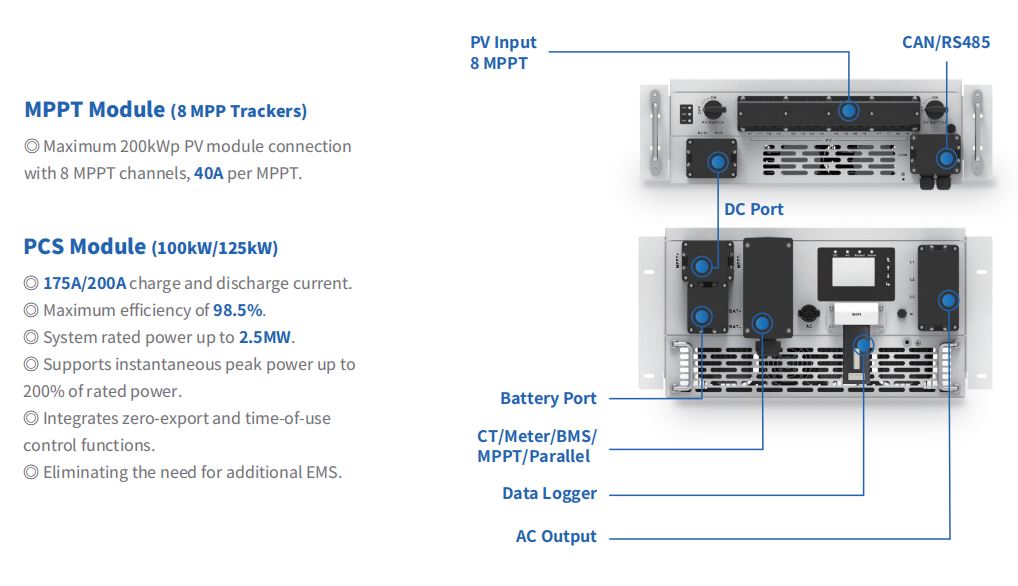

Comment les deux modules fonctionnent ensemble dans un seul cluster

Dans une construction typique, les chaînes photovoltaïques se terminent au SUN-MPPT-L01-EU-AM8, qui alimente le PCS côté DC. Le SUN-STS500L se trouve du côté CA, en aval du PCS, décidant si la charge provient du réseau, de l'alimentation par batterie alimentée par le PCS ou d'un générateur diesel. Une unité STS500L se connecte à jusqu'à cinq unités PCS de 100 kW ou quatre unités PCS de 125 kW, de sorte que le rapport MPPT/STS dans un cluster suit le nombre d'unités PCS connectées à ce module STS unique.

Cette répartition est importante lors du dépannage : un problème de sous-performance PV pointe vers le module MPPT et ses données au niveau du tracker, tandis qu'un retard de commutation ou un défaut de transition de mode pointe vers le module STS et son câblage côté CA. Les équipes qui spécifient un cluster complet autour de ces deux modules peuvent consulter l'intégralité Gamme de systèmes de stockage d'énergie C&I pour faire correspondre le nombre de PCS et la capacité de la batterie aux valeurs MPPT et STS ci-dessus.
