Système de batterie BOS-B Pro-A3 expliqué : capacité, durée de vie, configuration

À partir d'un seul module

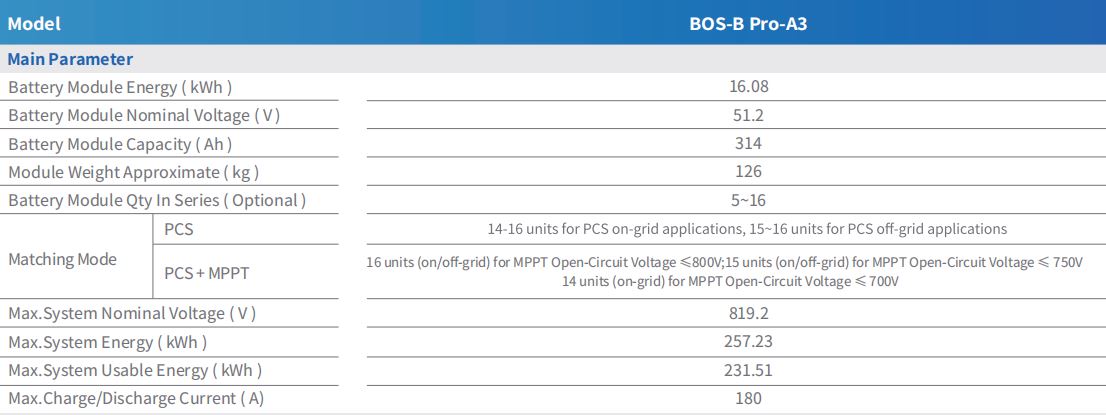

Chaque rack BOS-B Pro-A3 est construit à partir de la même unité de base : un 16,08 kWh module évalué à une tension nominale de 51,2 V et une capacité de 314 Ah, pesant 126 kg. Tout le reste du système (énergie totale du rack, configuration en série, nombre de PCS correspondant) évolue à partir de cette spécification de module unique.

Combien de modules par rack et pourquoi cela change

Un support peut contenir entre 5 et 16 modules de batterie en série, mais le plafond réel dépend de la façon dont le rack est câblé. Connectées directement au PCS sans MPPT dans la chaîne, 14 à 16 unités sont prises en charge selon que l'installation fonctionne en réseau ou hors réseau. Une fois le MPPT ajouté, la limite change avec la tension en circuit ouvert du PV : 16 unités sont autorisées à 800 V ou moins, 15 unités à 750 V ou moins et 14 unités sur le réseau uniquement à 700 V ou moins.

Dans la configuration maximale de 16 modules, le rack atteint une tension nominale du système de 819,2 V, une énergie système maximale de 257,23 kWh et 231,51 kWh d'énergie utilisable – l'écart entre les deux reflétant la profondeur de décharge recommandée de 90 %.

Limites de charge et de décharge au niveau du rack

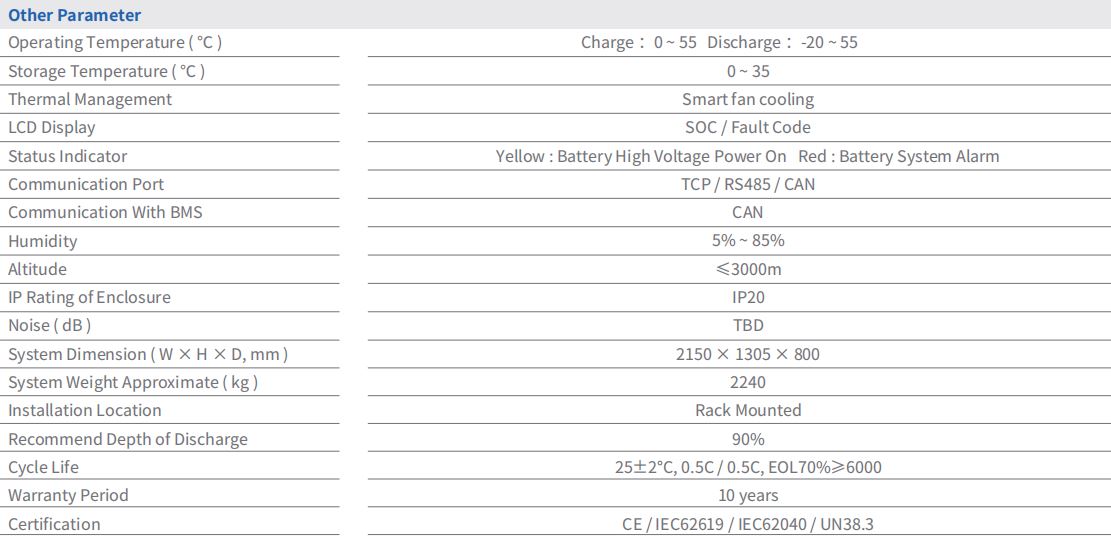

Quel que soit le nombre de modules, le courant de charge et de décharge maximum du rack est plafonné à 180A . La charge est autorisée sur une plage de 0°C à 55°C, tandis que la décharge s'étend jusqu'à -20°C, ce qui donne au système une plus grande marge opérationnelle dans des conditions froides lors de la mise hors tension que lors de la remise. La température de stockage, distincte de la température de fonctionnement, est limitée à 0-35°C.

Durée de vie et ce que couvre réellement la garantie

La durée de vie est évaluée à 6000 cycles ou plus à 70 % de capacité en fin de vie, testé à 25 ± 2 °C avec des taux de charge de 0,5 C et de décharge de 0,5 C. C'est sur ce chiffre que repose la période de garantie de 10 ans : un rack soumis à un cycle une fois par jour au rythme et à la profondeur de décharge testés devrait toujours conserver une capacité utilisable significative à la fin de la période de garantie.

La profondeur de décharge recommandée est fixée à 90 %, et la chimie LFP du module est ce qui permet à la combinaison de cette profondeur de décharge et de la capacité nominale de 6 000 cycles de tenir pendant la durée de la garantie, plutôt que d'échanger l'un contre l'autre comme l'exigent certaines autres chimies.

Enceinte, communication et empreinte physique

Le rack complet mesure 2 150 × 1 305 × 800 mm et pèse environ 2 240 kg en configuration maximale, monté comme une unité installée en rack plutôt que de manière autonome. La communication s'effectue via TCP, RS485 ou CAN, CAN étant spécifiquement utilisé pour la communication avec le BMS. La gestion thermique est assurée par un refroidissement par ventilateur intelligent, et le boîtier présente un indice IP20 adapté à une installation intérieure ou abritée plutôt qu'à une exposition directe à l'extérieur.

L'état est signalé via un affichage SOC et code d'erreur, soutenu par un système d'indicateurs bicolores — jaune pour la mise sous tension haute tension, rouge pour une alarme du système de batterie — afin qu'un technicien puisse lire l'état du rack sans ouvrir un panneau ni connecter un ordinateur portable. La certification couvre CE, IEC62619, IEC62040 et UN38.3.

Où cela s’intègre dans une construction plus grande

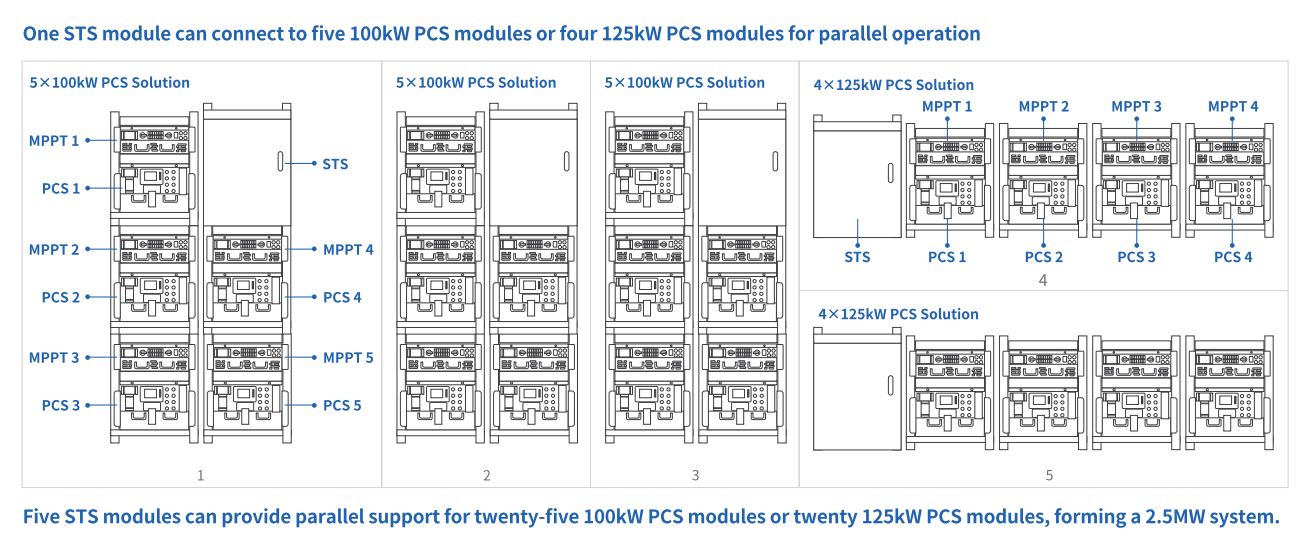

Ces nombres par rack sont la base de tout ce qui est plus grand : un PCS peut transporter jusqu'à 16 racks en parallèle, de sorte que la capacité énergétique totale d'un projet n'est en réalité que le chiffre de 257,23 kWh par rack multiplié par le nombre de racks autorisés par le nombre de PCS. Toute personne souhaitant un cluster complet autour de cette batterie peut consulter l'ensemble gamme de systèmes de stockage d'énergie par batterie à grande échelle pour voir comment le nombre de racks, la classification PCS et la capacité totale du site s'articulent.
