Commutation STS inférieure à 10 ms expliquée : MS-MPPT400-2 vs MS-TS500-2

Les dix millisecondes qui décident si un site reste alimenté

Les pannes de réseau ne s'annoncent pas. À un moment donné, un site puise dans l'utilitaire ; le lendemain, la tension s'effondre et chaque charge en aval est exposée à un écart qu'elle ne peut pas tolérer. Pour un centre de données, un entrepôt frigorifique ou une ligne de production en milieu de cycle, cet écart doit se combler en quelques millisecondes à un chiffre, et non en quelques secondes, ni « aussi vite que le générateur peut tourner ». C'est le problème d'ingénierie spécifique que résout la couche STS (commutateur de transfert statique), et c'est pourquoi la plate-forme Deye MC-L430 construit la commutation autour de deux armoires spécialement conçues : le MS-MPPT400-2 et le MS-TS500-2, tous deux conçus pour un transfert inférieur à 10 ms.

Ces deux armoires se ressemblent sur une fiche technique : elles gèrent toutes deux le réseau, le générateur et les disjoncteurs de charge ; les deux revendiquent une commutation à un chiffre en milliseconde – mais ils résolvent des problèmes différents. L’un combine l’entrée PV avec la commutation dans un seul boîtier. L’autre est une armoire de commande dédiée de plus grande capacité, sans aucune fonction PV. C'est en faisant cette distinction correctement que l'on détermine si l'architecture de commutation d'un site correspond réellement à son mix de générations.

Ce que fait réellement un commutateur de transfert statique

Un commutateur de transfert statique ne déplace pas mécaniquement un contact comme le fait un commutateur de transfert automatique traditionnel. Il utilise la commutation à semi-conducteurs pour détecter une panne de source et rediriger la charge vers une autre source avant que la charge ne subisse l'interruption. C'est le mécanisme derrière la plate-forme ≤10 ms temps de commutation entre le fonctionnement en réseau et hors réseau – suffisamment rapide pour que la plupart des charges électroniques sensibles n’enregistrent jamais la transition.

Les MS-MPPT400-2 et MS-TS500-2 sont tous deux construits autour de ce même noyau de commutation, mais chaque armoire dispose les disjoncteurs autour d'elle différemment en fonction de ce qui doit être partagé dans le boîtier.

MS-MPPT400-2 : Commutation et entrée solaire dans une seule armoire

Le MS-MPPT400-2 combine deux fonctions qui nécessiteraient autrement un matériel séparé : un étage MPPT à double canal gérant jusqu'à 400 kW d'entrée PV (2 x 200 kW) et un étage STS évalué à 400 kW pour les connexions de charge, de réseau et de moteur à huile. Du côté photovoltaïque, il exécute une tension d'entrée maximale de 800 V CC, une plage de tension MPPT de 180 à 750 V CC et une tension de démarrage de 200 V – suffisamment large pour s'adapter à une gamme de configurations de chaînes sans onduleur photovoltaïque séparé.

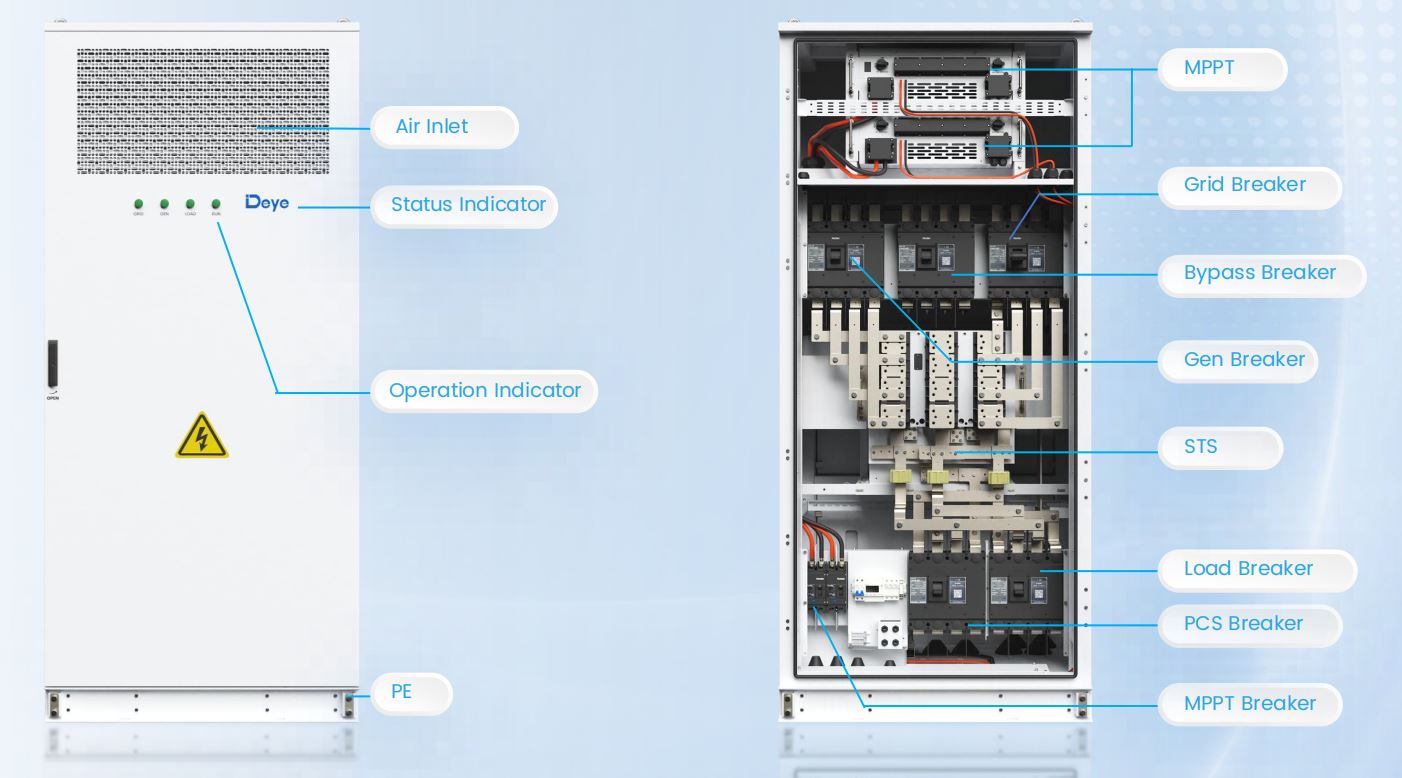

La disposition des disjoncteurs à l'intérieur de l'armoire reflète ce double rôle : un disjoncteur MPPT et un disjoncteur de réseau dédiés côtoient un disjoncteur de dérivation, un disjoncteur de générateur, un disjoncteur de charge et un disjoncteur PCS, tous coordonnés par la logique STS interne. Cela représente beaucoup d'intelligence de commutation regroupée dans un seul boîtier de 1 000 x 1 000 x 2 450 mm, et c'est précisément la raison pour laquelle cette armoire apparaît dans les configurations couplées en courant continu où le photovoltaïque, la batterie et la commutation doivent partager un seul point d'interconnexion CA plutôt que trois armoires séparées.

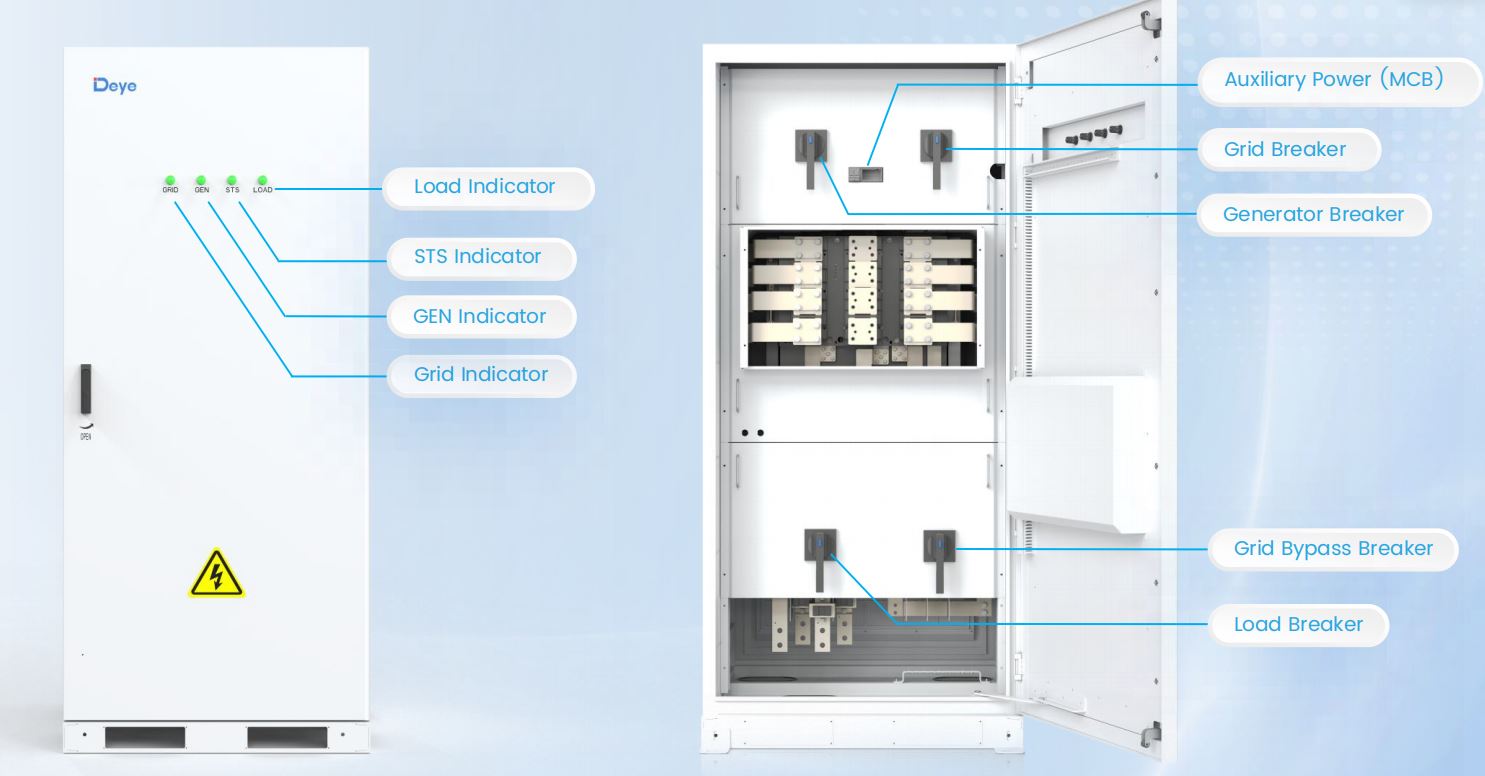

MS-TS500-2 : une armoire de commutation dédiée aux charges plus importantes

Le MS-TS500-2 abandonne entièrement la fonction PV et se concentre sur une seule tâche : la commutation entre le réseau, le générateur et la charge à un niveau supérieur à celui que l'armoire intégrée MPPT peut offrir. Il est conçu pour 500 kW sur les connexions de charge, de réseau et de moteur à huile – 100 kW de plus que le MS-MPPT400-2 – avec un jeu de barres évalué à 1 000 A et des jeux de barres de dérivation à 200 A, fonctionnant sur un indice d'isolation de 1 000 V CC.

La lecture pratique : lorsqu'un site dispose déjà de panneaux photovoltaïques gérés via une armoire MPPT séparée couplée en courant continu, ou n'a aucun panneau photovoltaïque du tout - un déploiement de secours pure batterie plus générateur, par exemple - le MS-TS500-2 offre plus de capacité de commutation sans payer pour un étage PV qui resterait inutilisé.

Choisir entre eux en fonction de la topologie du site

La décision dépend généralement du nombre de fonctions qu'une seule armoire doit absorber et de la capacité de commutation dont la charge a réellement besoin. Un déploiement d'alimentation de secours protégeant les charges critiques avec une configuration d'armoire N≤2 associe généralement des armoires de batteries à un MS-TS500-2 placé entre le parc de batteries coordonné par EMS et le transformateur - pas de PV dans cette chaîne particulière, il n'y a donc aucune raison de transporter du matériel MPPT.

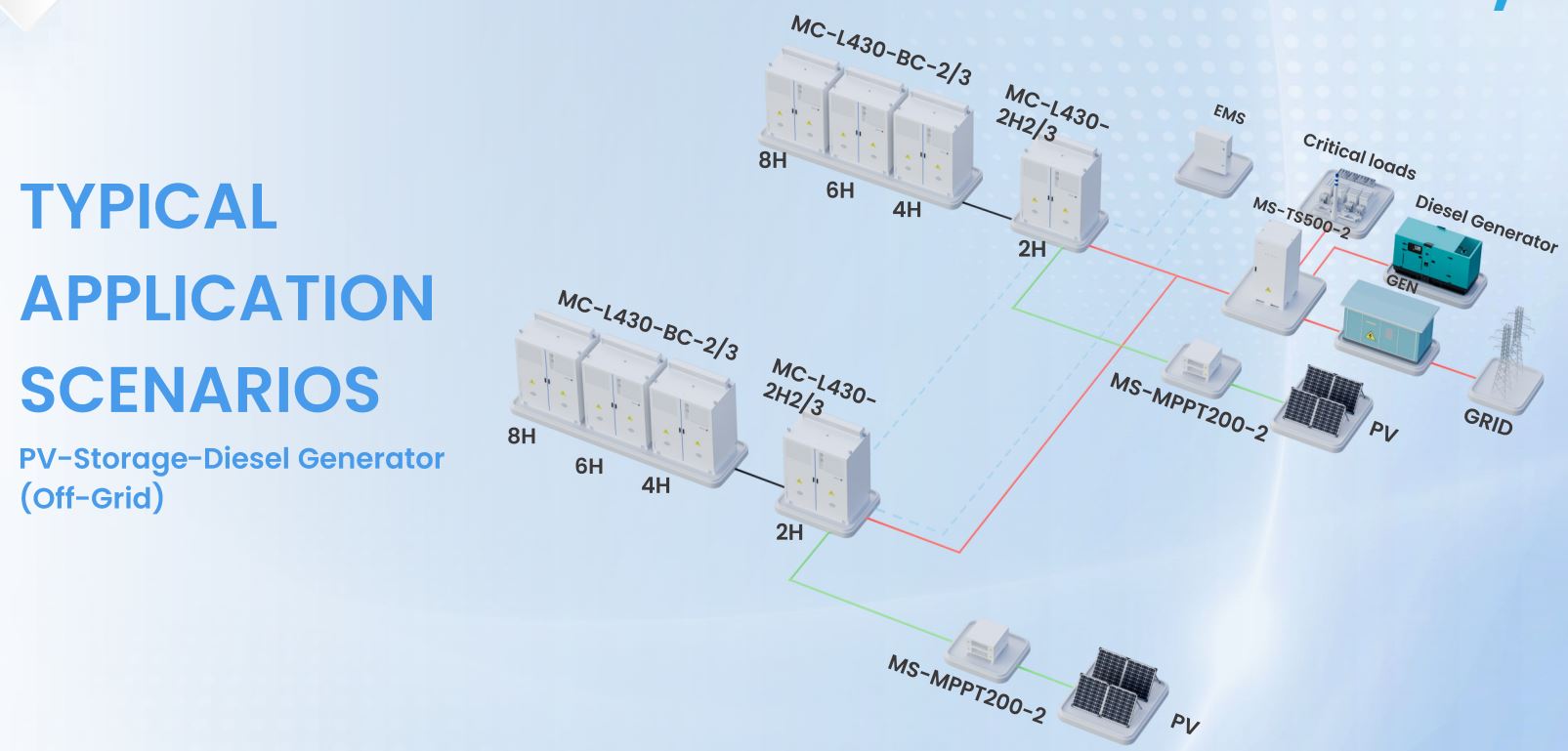

En revanche, un micro-réseau de générateur de stockage photovoltaïque a tendance à passer par le MS-MPPT400-2, car il a de toute façon besoin de l'étage d'entrée PV et le STS intégré signifie une armoire de moins à installer, câbler et mettre en service. Dans un déploiement hors réseau alimenté au diesel, le même MS-MPPT400-2 gère les trois chemins de transfert (réseau, générateur et batterie alimentée par photovoltaïque) à partir d'un seul boîtier, gardant la topologie de commutation compacte même si le mix de génération devient plus complexe.

Aucune des deux armoires ne fonctionne indépendamment de la couche EMS. Les deux signalent l'état et acceptent les signaux de contrôle sur le même réseau fédérateur RS485/Modbus TCP/DIDO utilisé par le reste de la plate-forme, ce qui permet à l'EMS de coordonner une décision de transfert avec l'état de charge de la batterie et la priorité de charge plutôt que de commuter uniquement sur un seuil de tension.

Pourquoi moins de 10 ms est plus important qu'il n'y paraît

Dix millisecondes correspondent à environ un demi-cycle à 50 Hz. Ce seuil n'est pas arbitraire : il est défini pour rester en dessous de la tolérance de passage des équipements les plus susceptibles d'être endommagés ou perturbés par une interruption : variateurs de fréquence, charges informatiques sauvegardées par UPS et contrôleurs de fabrication de précision qui traitent toute chute de tension comme une condition de défaut et s'arrêtent de manière défensive. Un commutateur qui prend 100 ms, voire 50 ms, peut toujours déclencher cet arrêt défensif même si techniquement l'alimentation n'a jamais complètement disparu.

C'est également la raison pour laquelle la fonction de commutation est traitée comme une catégorie matérielle à part entière plutôt que intégrée au PCS ou à l'armoire de batteries. L'isoler dans une armoire dédiée équipée de STS - qu'il s'agisse du MS-MPPT400-2 ou du MS-TS500-2 - signifie que la décision de commutation ne doit pas attendre la logique côté batterie ou la synchronisation PCS, d'où vient en pratique le nombre inférieur à 10 ms.

Pour une analyse plus approfondie de l'architecture des canaux et des spécifications de commutation derrière cette génération de matériel, la plate-forme Répartition des spécifications MPPT à 8 canaux et STS de 500 kW couvre le matériel de commutation plus en détail. Pour les équipes évaluant comment cette couche de commutation s'intègre dans un déploiement complet de batterie, le plus large Gamme de solutions C&I ESS est le point de départ pour faire correspondre le nombre d'armoires, le mode de couplage et la capacité de commutation vers un site spécifique.
