Cellules 314 Ah expliquées : comment la série Deye GE-F atteint plus de 8 000 cycles

Arrivée des cellules haute capacité 314 Ah : comment la série Deye GE-F atteint une durée de vie de 8 000 cycles

Les chiffres de durée de vie sur une fiche technique de batterie ont tendance à s'estomper après un certain temps : 6 000, 8 000, 10 000, tous situés à peu près dans le même quartier de "assez longtemps". Ce qui les sépare réellement, c’est rarement la chimie elle-même. Le phosphate de fer et de lithium est la chimie C&I par défaut depuis des années. Le différenciateur est l’architecture cellulaire : combien de cellules se trouvent dans un pack, quelle quantité de courant chacune d’elles transporte et comment la chaleur se propage uniformément entre elles. C'est l'histoire derrière la cellule de 314 Ah qui alimente Deye solutions ESS C&I à petite échelle , et c'est pourquoi la série d'armoires de batteries extérieures GE-F128/F240/F256 est conçue pour 8 000 cycles à 0,5 °C et 25 °C jusqu'à 70 % de fin de vie.

De 100 Ah à 314 Ah : moins de cellules, moins de points de défaillance

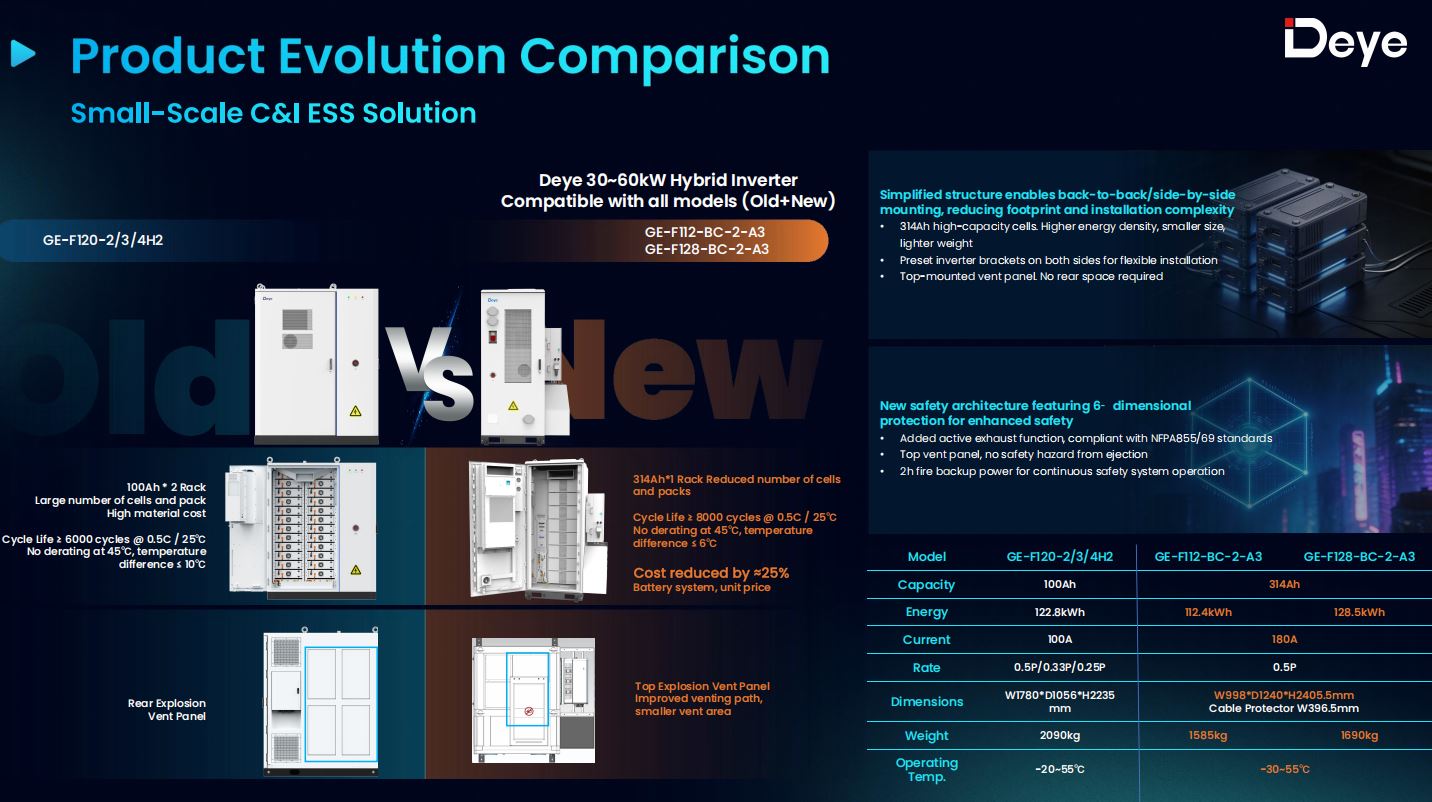

L'armoire de génération précédente de Deye, le GE-F120-2/3/4H2, construisait son pack à partir de cellules de 100 Ah disposées sur deux racks de profondeur. Pour atteindre un chiffre d'énergie utilisable, il fallait empiler un grand nombre de cellules individuellement plus petites, ce qui multiplie le nombre de connexions série/parallèle, de joints de barres omnibus et de soudures à l'intérieur du pack - dont chacune est un point de résistance potentiel, et chaque point de résistance génère de la chaleur sous charge.

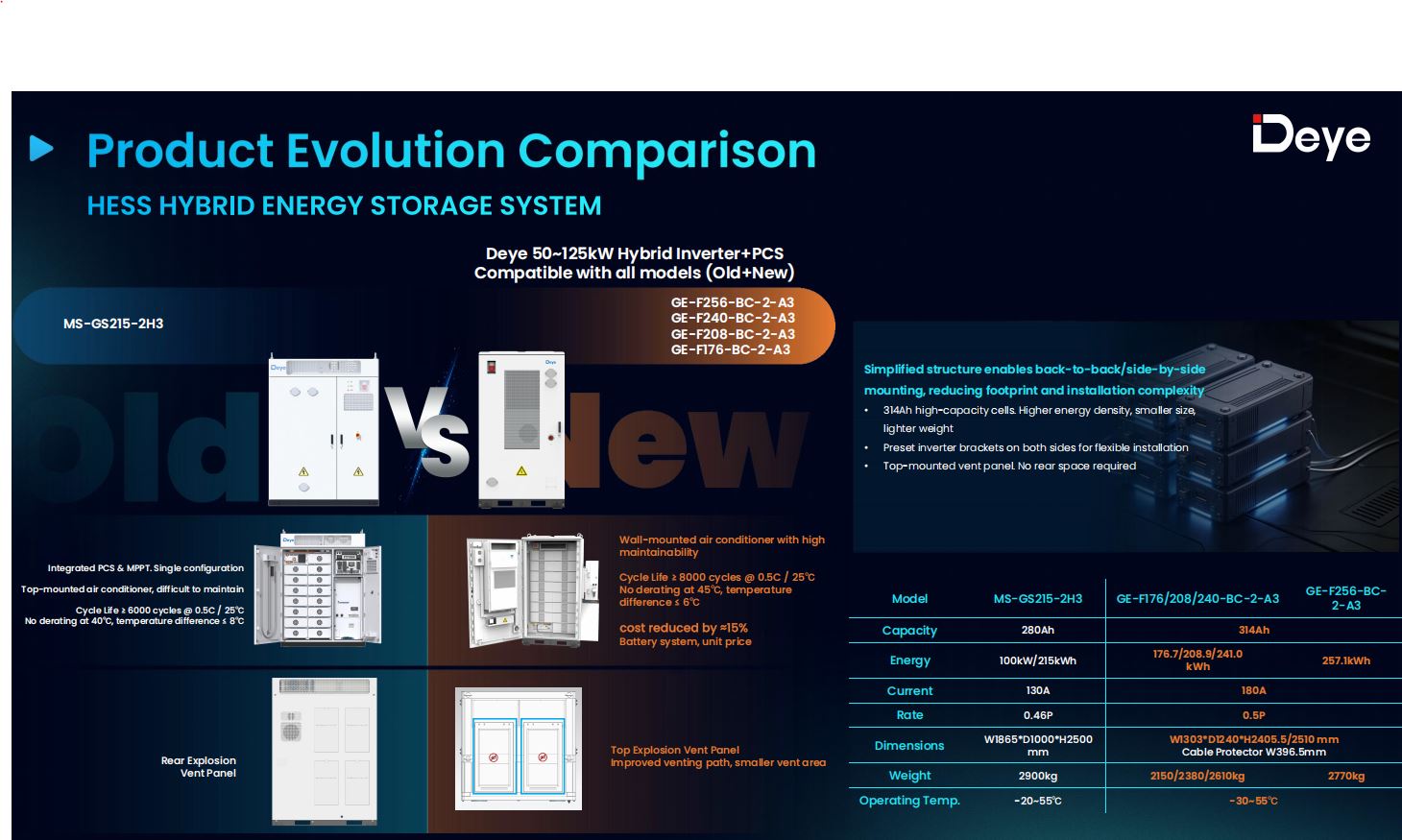

La série GE-F consolide cela dans une seule cellule de 314 Ah par position, câblée en 1P16S dans un module de 51,2 V, 16,08 kWh. Une armoire GE-F128 n’a besoin que de 8 de ces modules pour atteindre 128,5 kWh ; le GE-F256 en a besoin de 16 pour atteindre 257,23 kWh. Moins de cellules et des cellules plus grandes signifient un faisceau interne plus simple, moins de joints susceptibles de tomber en panne sur une période de garantie de 10 ans et, étant donné que les coûts de fabrication et d'assemblage dépendent du nombre de pièces supérieur à la capacité brute, un prix unitaire environ 25 % inférieur sur la plate-forme GE-F128 et environ 15 % inférieur sur la plate-forme GE-F240/256 par rapport à l'ancienne conception.

Que signifie réellement « 8 000 cycles »

La note n'est pas un numéro de cycle de marketing : elle est accompagnée de conditions de test spécifiques : Taux de charge/décharge de 0,5 C, température ambiante de 25 °C, cycle jusqu'à 70 % de capacité en fin de vie . Il s'agit de la méthode standard de l'industrie pour indiquer la durée de vie du cycle, et elle est directement comparable à la capacité nominale de 6 000 cycles de la cellule de la génération précédente dans les mêmes conditions de 0,5 °C/25 °C. Une augmentation de 33 % des cycles nominaux au même taux de décharge, à partir d'une cellule avec environ le triple de la capacité par unité, indique une conception interne véritablement différente plutôt qu'une norme de test plus souple.

En termes pratiques, avec un cycle complet par jour, 8 000 cycles représentent environ 21 à 22 ans avant que le pack ne se dégrade à 70 % de sa capacité d'origine – bien au-delà de la période de garantie de 10 ans de l'armoire, et une marge suffisante pour que la plupart des opérateurs C&I abandonnent ou réalimentent un site pour des raisons autres que la dégradation de la batterie.

La conception thermique derrière la notation

Les allégations relatives à la durée de vie s'effondrent rapidement si un pack est chaud ou inégal, car une température inégale des cellules est l'un des moyens les plus rapides d'accélérer la dégradation des cellules les plus chaudes d'une pile. C'est là que l'architecture de refroidissement de la série GE-F fait le véritable travail derrière le nombre de cycles de vie.

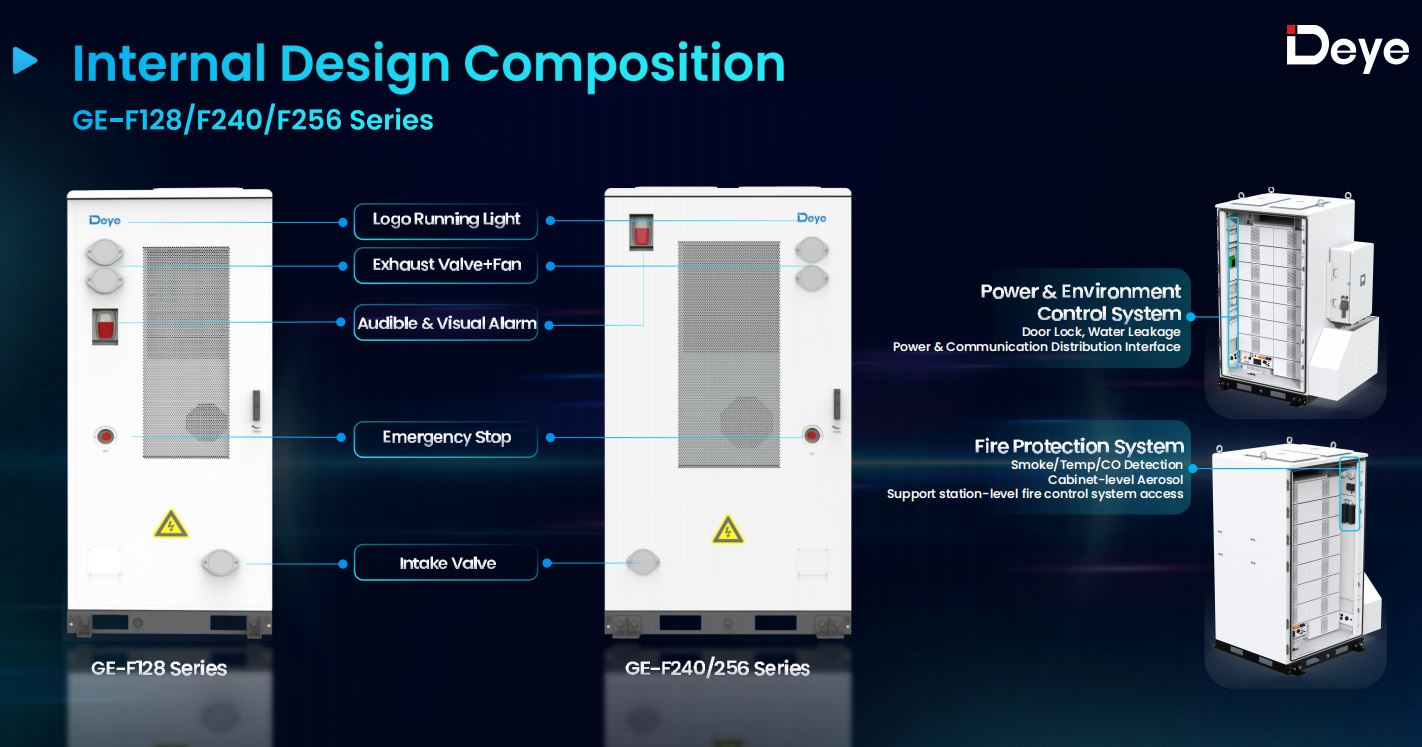

Chaque armoire utilise un conduit de climatisation simulé avec précision à trois niveaux (cellule, module, pack), piloté par un climatiseur de 3 kW sur le GE-F128 et une unité de 5 kW sur le GE-F240/256. Le résultat est une différence de température maximale entre cellules de 6°C , en baisse par rapport à 10°C sur la génération précédente, sans déclassement de sortie jusqu'à 45°C ambiant. Une répartition thermique plus étroite signifie que chaque cellule du pack vieillit plus près du même rythme, plutôt qu'une poignée de points chauds s'usant prématurément et réduisant la capacité utilisable globale du pack bien avant que le reste des cellules ne soit proche de sa fin de vie.

180 A en continu, 285 A en crête — sans déclassement supplémentaire

Les cellules plus grandes augmentent également le plafond de la quantité de courant qu'un pack peut gérer sans stresser les cellules individuelles de manière disproportionnée. Chaque armoire de la série GE-F — du GE-F112 de 112,4 kWh au GE-F256 de 257,23 kWh — partage la même enveloppe actuelle : 180 A en continu, 285 A en pointe pendant 15 secondes à 20–45 °C , à un taux de fonctionnement de 0,5P. Cette cohérence est importante pour la conception du système, car elle signifie que les mêmes hypothèses de charge/décharge s'appliquent qu'un projet démarre avec une seule armoire GE-F128 ou s'étende jusqu'à une pile GE-F256 à plusieurs armoires.

À titre de comparaison, les armoires refroidies par air concurrentes construites sur des cellules de plus faible capacité (généralement 280 Ah) plafonnent généralement plus près de 130 à 140 A, avec des écarts de température de cellule plus larges et des seuils de non-déclassement plus bas, autour de 40 °C. L'écart devient tangible sur un toit chaud ou sur un quai de chargement au milieu d'un après-midi d'été : un système maintient sa puissance nominale maximale, l'autre accélère silencieusement.

Une cellule, six configurations d'armoires

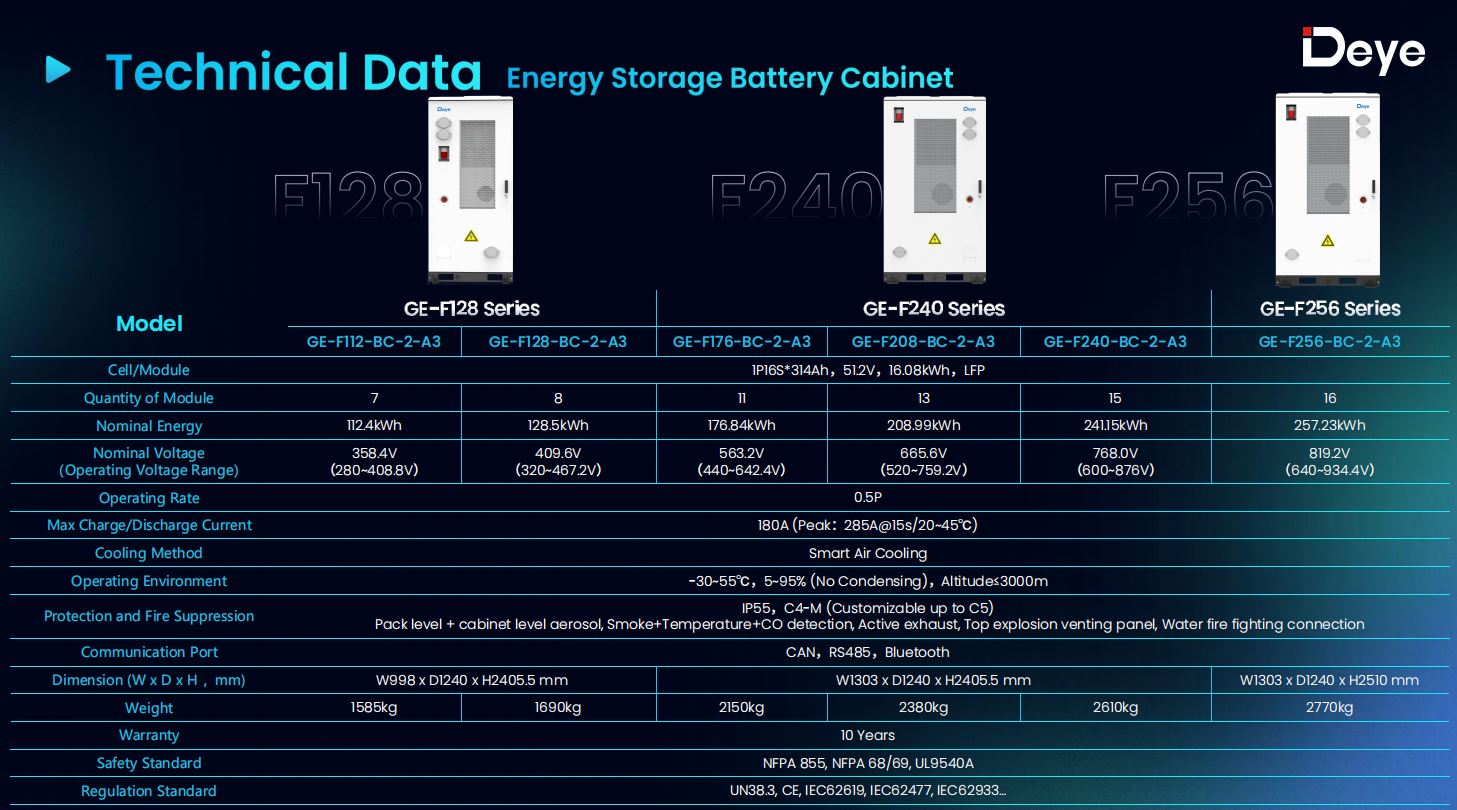

Étant donné que chaque armoire GE-F est construite à partir du même module de 16,08 kWh, la valeur nominale de 8 000 cycles s'applique uniformément à l'ensemble de la gamme plutôt que d'être un chiffre phare pour un SKU phare :

• Le Armoire batterie extérieure GE-F112/128 — 112,4 kWh et 128,5 kWh, construits à partir de 7 ou 8 modules
• Le Série d'armoires de batteries extérieures GE-F240/256 — couvrant GE-F176 (176,84 kWh), GE-F208 (208,99 kWh), GE-F240 (241,15 kWh) et GE-F256 (257,23 kWh), de 11 à 16 modules

Les six configurations bénéficient de la même garantie de 10 ans et des mêmes certifications UN38.3, CE, IEC62619, IEC62477 et IEC62933. Le choix d'un niveau de capacité est donc uniquement une question de besoins énergétiques du site et non un compromis sur la qualité des cellules ou la durée de vie attendue.

Ce que cela signifie pour un calcul du TCO sur 10 ans

Un indice de durée de vie ne se traduit par de réelles économies que s'il est associé à un coût d'entrée inférieur et à un système de refroidissement capable de répondre réellement à l'exigence de non-déclassement sur le terrain - sinon, il s'agit d'un numéro de laboratoire. Sur la série GE-F, les trois s'alignent : l'architecture de cellule de 314 Ah réduit le coût unitaire de 15 à 25 % en fonction de la taille de l'armoire, l'écart thermique de 6 °C protège la valeur nominale de 8 000 cycles contre la dégradation par point chaud, et le seuil de non-déclassement à 45 °C signifie que le nombre de cycles nominal est atteignable dans des conditions extérieures réelles plutôt que uniquement dans un laboratoire à température contrôlée.

Pour les intégrateurs de systèmes dimensionnant un système de 100 à 300 kWh système de stockage d'énergie par batterie pour un projet C&I , cette combinaison déplace le calcul de "quelle batterie est la moins chère aujourd'hui" à "quelle batterie a encore une capacité significative au cours de la 15e année". Sur le papier, au moins, la série GE-F est conçue pour répondre favorablement à cette question.
