Armoire de batterie extérieure série GE-F128/F240/F256 Deye : Guide ESS C&I à petite échelle

Une nouvelle référence pour le stockage d’énergie commercial et industriel à petite échelle

La plupart des sites commerciaux et industriels n’ont pas besoin d’un parc de batteries à l’échelle du mégawatt. Une usine qui réduit les photos de consommation, un centre commercial qui compense les frais de demande ou une ferme qui sauvegarde des charges critiques a généralement besoin de 100 kWh à 300 kWh – suffisamment pour avoir de l’importance, pas assez pour justifier un système conteneurisé refroidi par liquide avec sa propre équipe de maintenance. Cet écart est exactement là où le Armoire de batterie extérieure série GE-F128/F240/F256 Deye se positionne, dans le cadre d'une famille plus large de solutions ESS C&I à petite échelle .

Construite autour d'une cellule au lithium fer phosphate de 314 Ah et associée aux onduleurs hybrides de 30 à 125 kW ou aux unités PCS modulaires de Deye, la série GE-F compresse une architecture de sécurité complète en six dimensions, un refroidissement par air intelligent et une extension parallèle jusqu'à 10 unités dans une armoire qui s'installe sans perçage mural ni travaux structurels porteurs.

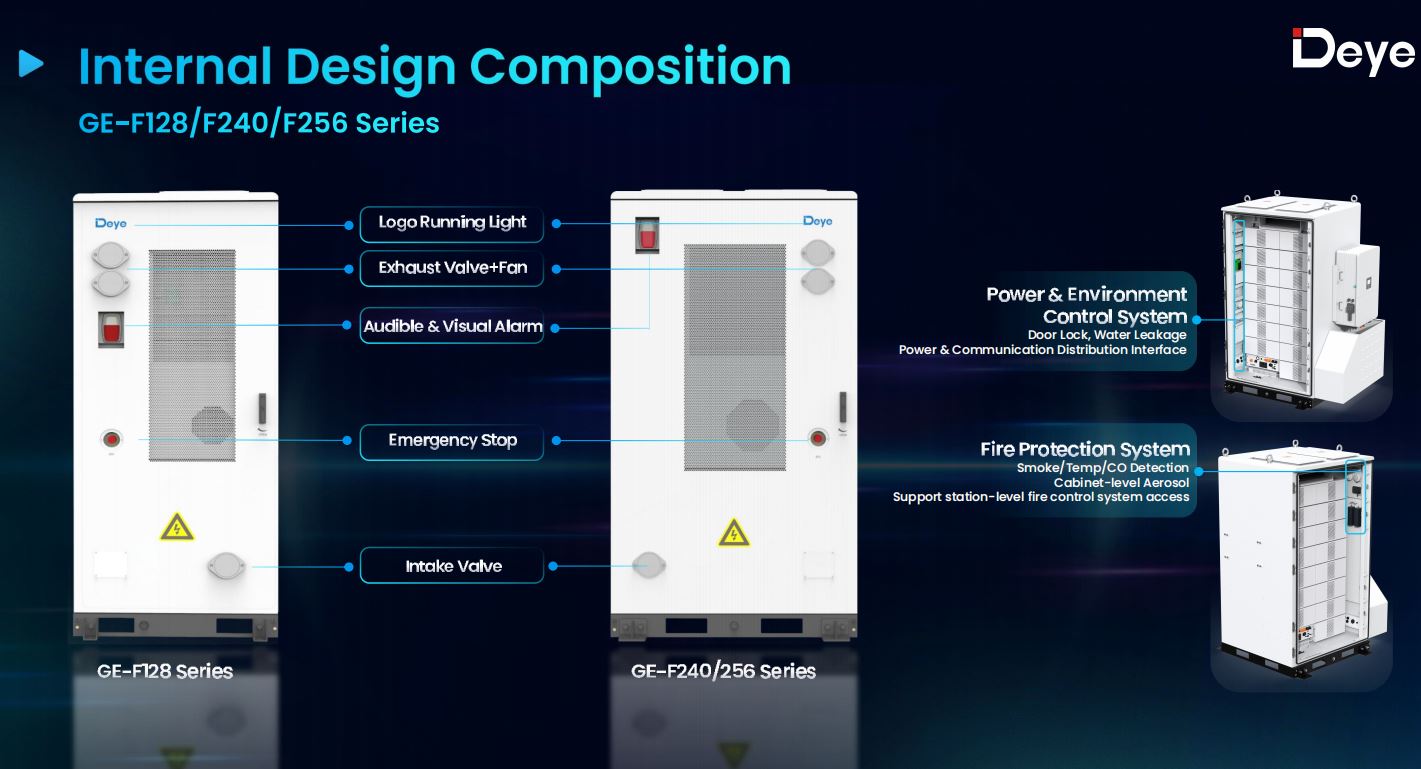

Trois armoires, une plate-forme

La série couvre trois tailles d'armoires physiques, chacune proposée dans plusieurs configurations énergétiques construites à partir du même module de batterie de 16,08 kWh :

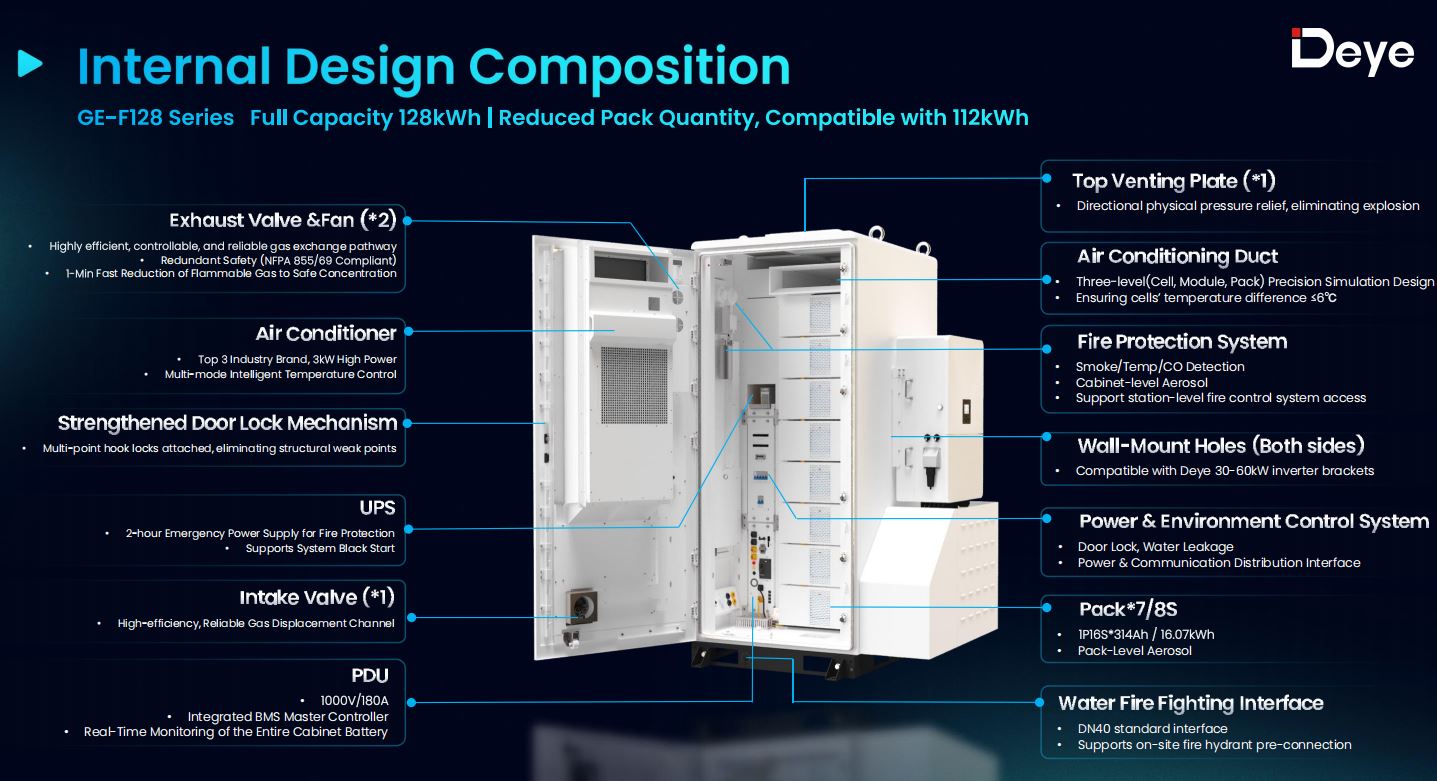

• Série GE-F128 — le Armoire batterie extérieure GE-F112/128 , 112,4 kWh et 128,5 kWh, 7 ou 8 modules

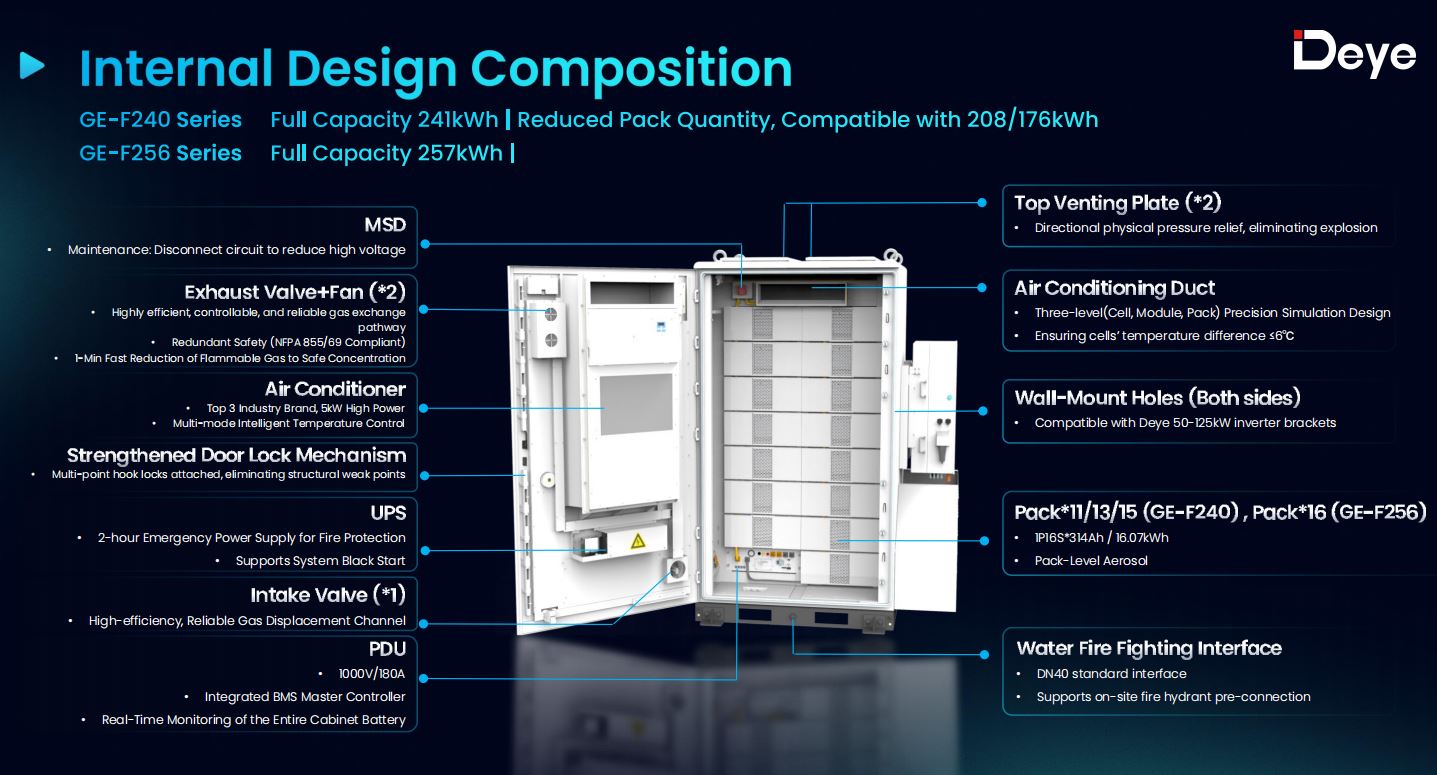

• Série GE-F240 (GE-F176 / GE-F208 / GE-F240) — fait partie du Série d'armoires de batteries extérieures GE-F240/256 , 176,84 kWh à 241,15 kWh, 11 à 15 modules
• Série GE-F256 — également au sein de la plateforme GE-F240/256, 257,23 kWh, 16 modules

Chaque variante partage la même cellule sous-jacente – un pack LFP 1P16S 314 Ah évalué à 51,2 V – qui maintient la cohérence de l'écosystème d'accessoires, du protocole de communication et des systèmes de sécurité dans toute la gamme. La tension de fonctionnement varie de 280 V sur la plus petite configuration jusqu'à 934,4 V sur le GE-F256, et chaque armoire prend en charge un courant de charge/décharge maximum de 180 A avec une pic de 285 A pendant 15 secondes.

Pourquoi les cellules 314 Ah changent l'économie

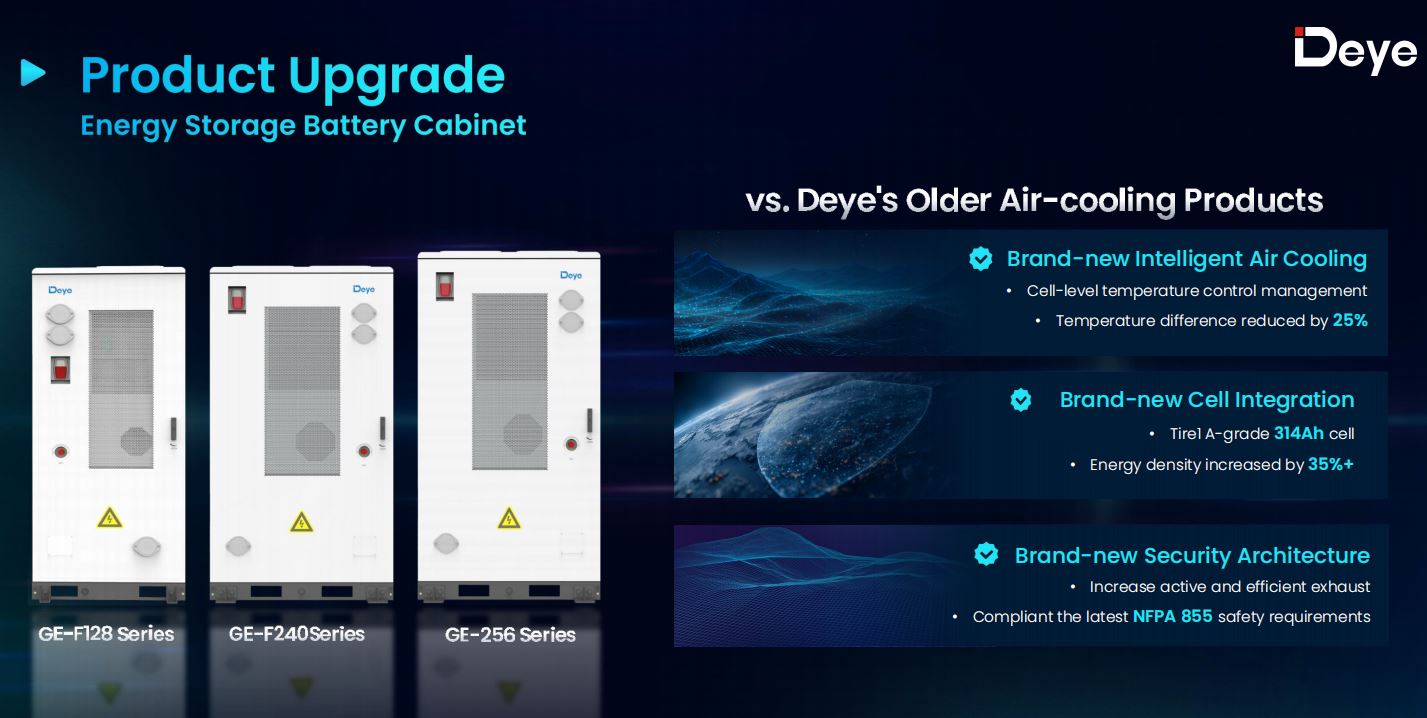

Le passage de la cellule de 100 Ah de la génération précédente à une cellule de 314 Ah n'est pas seulement une augmentation de capacité. Des cellules moins nombreuses et plus grandes signifient moins de connexions au niveau du pack, moins de points de défaillance potentielle et un faisceau de connexion interne plus simple – ce qui explique en grande partie pourquoi le coût unitaire de la série GE-F128 baisse d'environ 25 % par rapport aux anciennes armoires refroidies par air de Deye, et d'environ 15 % sur la plus grande plaque-forme GE-F240/256.

La durée de vie s'améliore également de manière significative. La cellule 314 Ah est conçue pour 8 000 cycles à 0,5C et 25°C jusqu'à 70 % de fin de vie, contre 6 000 cycles sur la cellule de génération précédente, sans déclassement à 45 °C et avec une différence de température entre cellules réalisée à moins de 6 °C – un écart 25 % plus serré que celui de l'ancienne conception.

Sécurité en six dimensions : D1 à D6

Les armoires de batteries situées à l'extérieur, à côté d'un quai de chargement ou d'un mur d'usine, n'ont pas le luxe d'une pièce dédiée coupe-feu, la conception de la sécurité doit donc faire plus de travail par elle-même. Deye structure cela en six canapés, chacun abordant un mode de défaut différent :

1. D1 — Isolation électrique , synonyme de propagation des défauts entre les packs
2. D2 — Isolation physique/thermique entre cellules et modules
3. D3 — Ventilation active , éliminant les gaz inflammables à une concentration sûre en une minute
4. D4 — Décharge directionnelle en cas d'explosion à travers une plaque de ventilation montée sur le dessus
5. D5 — Suppression des aérosols au niveau du pack et de l'armoire
6. D6 — Interface de lutte contre l'incendie d'eau , un raccordement standard DN40 pour un pré-raccordement de bouche d'incendie sur site

Un détail qui mérite d'être signalé pour quiconque compare les fiches techniques : la ventilation d'explosion repose sur haut du meuble plutôt qu'à l'arrière. Cela est important dans les installations dos à dos ou côte à côte, où un panneau de ventilation monté à l'arrière serait bloqué ou nécessiterait un dégagement supplémentaire que le site ne disposerait peut-être pas. L'armoire est également équipée d'une alimentation de secours de 2 heures alimentée par UPS afin que le système de protection incendie continue de fonctionner même si l'alimentation électrique principale est interrompue. Elle est également conforme aux normes NFPA 855, NFPA 68/69 et UL9540A.

Refroidissement par air intelligent sans pénalité de déclassement

Le refroidissement par air à la réputation d'avoir du mal dans les climats chauds, d'où vient généralement l'argument du « refroidissement par liquide uniquement pour quelque chose de sérieux ». La série GE-F va dans ce sens avec un conduit de climatisation simulé avec précision à trois niveaux (cellule, module, pack), piloté par un climatiseur de marque industrielle de premier plan d'une puissance nominale de 3 kW sur le GE-F128 et de 5 kW sur le GE-F240/256.

Le résultat est pas de déclassement jusqu'à 45°C température ambiante – un seuil que la plupart des concurrents refroidis par air ne peuvent pas atteindre ou ne peuvent atteindre qu'avec un écart de température de cellule plus large. Les propres données de comparaison de Deye placent plusieurs armoires refroidies par air concurrentes à 40 °C avant que le déclassement n'intervienne, avec des différences de température de 8 à 10 °C par rapport aux 6 °C de la série GE-F. Pour une installation sur un toit ou sur un quai de chargement dans le sud de l’Europe ou au Moyen-Orient en été, cet écart fait la différence entre une production à pleine puissance et un système qui s’auto-étrangle tranquillement l’après-midi.

Associer une armoire à une unité de puissance

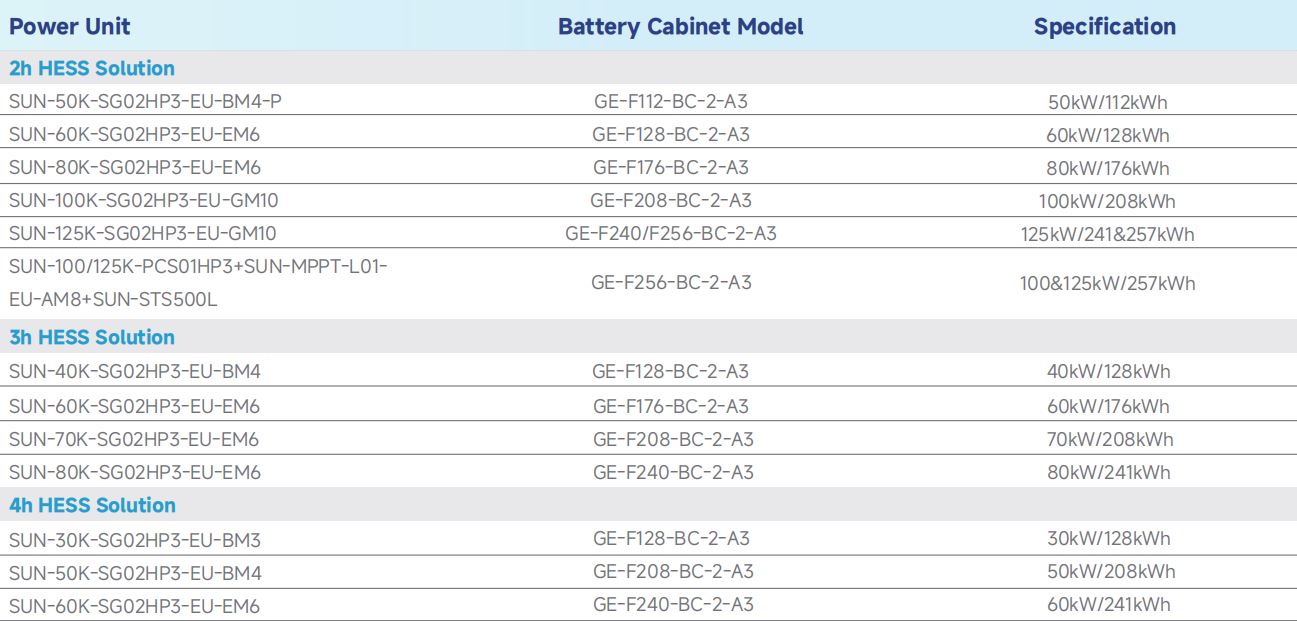

La série GE-F n'est pas vendue comme un seul ensemble fixe, c'est un menu. En fonction de la durée de décharge souhaitée (2h/3h/4h) et de la puissance totale, la même armoire peut s'associer à différents Onduleurs hybrides haute tension triphasés Deye , ou, pour le plus grand GE-F240/256, avec une pile modulaire PCS MPPT STS :

• Série GE-F128 paires avec des onduleurs hybrides de 30 à 60 kW
• Série GE-F240/256 s'associe à des onduleurs hybrides de 50 à 125 kW ou au système de conversion de puissance modulaire SUN-100K/125K-PCS01HP3

Un seul Onduleur hybride triphasé SUN-60K assorti à un Armoire batterie extérieure GE-F128 , par exemple, fournit un système de 60 kW/128 kWh sur 2 heures. Passez à une unité SUN-30K dans la même armoire et vous obtenez une configuration de 30 kW/128 kWh sur 4 heures : même matériel de batterie, cycle de service différent, sélectionné uniquement en faisant correspondre le courant nominal de l'onduleur à la fenêtre de décharge souhaitée.

Passer au-delà d'une seule armoire

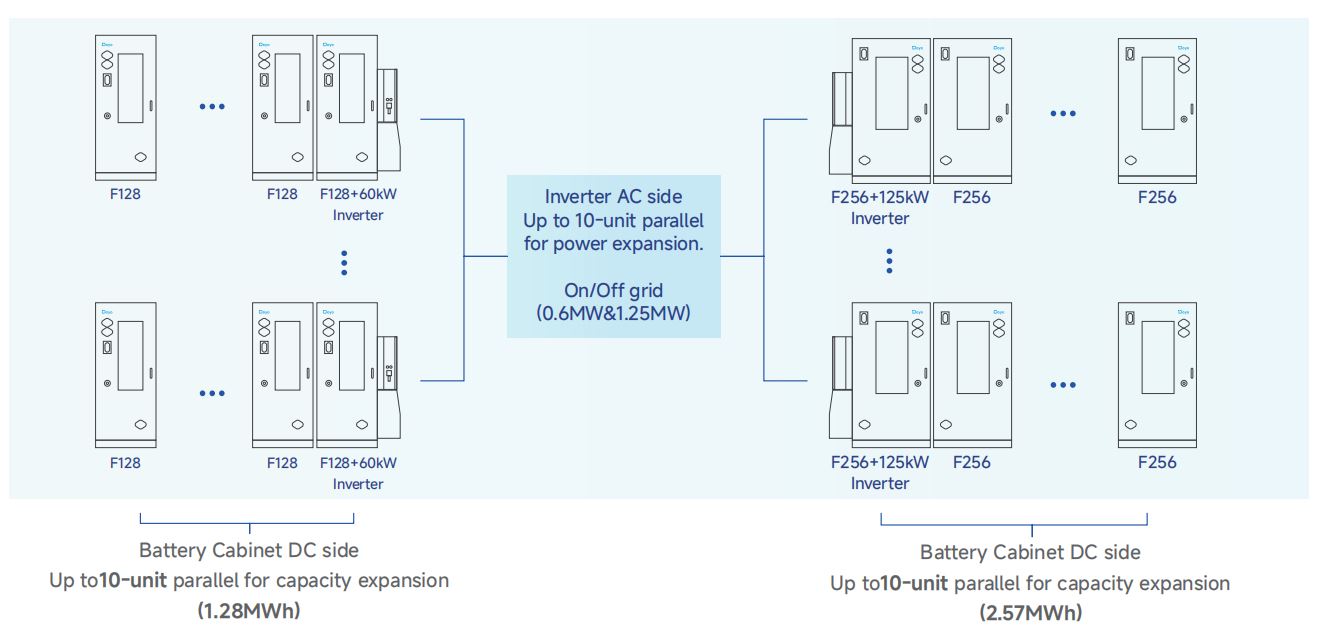

Une seule armoire GE-F256 atteint environ 257 kWh, mais la plupart des projets C&I se développent avec le temps ou démarrent plus qu'une armoire ne peut couvrir. Du côté DC, jusqu'à 10 armoires peuvent être mises en parallèle par pile, ce qui porte la série GE-F128 à 1,28 MWh et la série GE-F240/256 à 2,41-2,57 MWh – suffisamment pour au territoire couvert par le programme dédié de Deye. systèmes BESS à grande échelle pour les projets qui dépassent complètement une approche d'armoire modulaire. Côté CA, les onduleurs de la série HP3 de Deye prennent en charge la mise en parallèle jusqu'à 10 unités , poussant la capacité électrique sur/hors réseau à 0,6 MW ou 1,25 MW selon le modèle d'onduleur.

La conception de l'onduleur prend également en charge deux entrées de batterie indépendantes, ce qui signifie que des armoires de spécifications différentes (par exemple, un GE-F128 existant aux côtés d'un GE-F240 récemment ajouté) peuvent être installées sur la même unité d'alimentation plutôt que de forcer un remplacement complet de la flotte lorsque les besoins en capacité changent.

Installation et gestion à distance

La préparation du site est l'endroit où se cache une grande partie du coût total d'installation d'un système de batterie : dalles en béton, renforcement des murs, supports personnalisés. La paroi extérieure de l'armoire GE-F comporte des positions de montage prédéfinies de l'onduleur des deux côtés, de sorte que le support de l'onduleur se fixe directement à l'armoire plutôt que de nécessiter une étude de montage mural séparée. Deye propose trois méthodes de levage en fonction du poids de l'onduleur et de l'accès au site : le levage par grue/chariot élévateur pour les unités de 100 à 125 kW (~ 150 kg), un simple levage par palan à chaîne pour les unités de 60 à 125 kW et le levage manuel pour les unités de 30 à 50 kW (~ 80 kg).

Une fois mis en service, le système est géré soit localement via Bluetooth/USB, soit à distance via la plateforme Deye Cloud, qui gère les mises à niveau du micrologiciel, la planification dynamique de charge/décharge selon les tarifs et la surveillance en temps réel dans plus de 30 langues.

Où s'adapte la série GE-F

Rien de tout cela n’est destiné au stockage à grande échelle – Deye est explicite sur le fait que le liquide de refroidissement reste le meilleur choix au-dessus d’environ 300 kWh ou dans les applications à taux C élevé. Ce que ciblent les séries GE-F128/F240/F256, c'est l'espace juste en dessous : les usines, les centres commerciaux, les fermes et les micro-réseaux insulaires hors réseau exécutant des configurations PV-BESS, PV-BESS-diesel ou directement BESS, où un système conteneurisé complet serait excessif mais une batterie à l'échelle résidentielle ne couvrirait pas la charge. À titre de comparaison, les projets qui devraient avoir une approche entièrement packagée plutôt que modulaire peuvent consulter celui de Deye. systèmes de stockage d'énergie par batterie pour les projets C&I , ou, pour les petits sites à armoire unique, le onduleurs de stockage d'énergie hybrides tout-en-un .

Pour un installateur ou un intégrateur de systèmes évaluant un projet C&I de 100 à 300 kWh, les questions pratiques se poursuivent à la température ambiante prévue, à la durée de décharge requise et à la probabilité d'une extension ultérieure du site. La série GE-F répond à ces trois critères sans devoir choisir entre eux : un refroidissement par air sans déclassement jusqu'à 45 °C, une durée définie par la sélection de l'onduleur plutôt qu'une configuration matérielle fixe et un chemin d'expansion parallèle intégré dès le premier jour.
