SG06LP3 vs SG05LP3 : ce qui a réellement changé dans les derniers onduleurs hybrides triphasés basse tension de Deye

Une comparaison ciblée sur le terrain de la conception, des interfaces et du comportement du micrologiciel pour les installations résidentielles et commerciales légères européennes.

28 février 2026 |  Fiche technique

Les onduleurs hybrides ont tendance à être commercialisés sous la forme d'une liste de numéros, mais la plupart des questions quotidiennes des installateurs sont plus pratiques : quel est leur niveau sonore, ce qui a changé du côté du câblage et quels paramètres sont importants lorsque le site fonctionne avec un générateur, une connexion au réseau faible ou pas de batterie du tout. La série SG06LP3 de Deye constitue la prochaine étape de la gamme SG05LP3 largement déployée, ciblant le segment de 3 à 8 kW et apportant un ensemble de raffinements les plus faciles à comprendre de l'intérieur.

Positionnement : où se situe SG06LP3 dans le line-up

La famille SG05LP3 couvre les onduleurs hybrides triphasés basse tension (classe 48 V) de 3 à 12 kW. SG06LP3 réduit la portée à 3 à 8 kW. C'est important, car de nombreux foyers européens équipés d'un réseau triphasé se situent encore dans la plage de 6 à 8 kW, où le confort acoustique et la propreté des détails d'installation peuvent avoir autant d'importance que la puissance maximale.

En bref : différences pratiques constatées entre 6 et 8 kW

Conception mécanique : plus silencieuse de par sa conception (pour la plupart de la gamme)

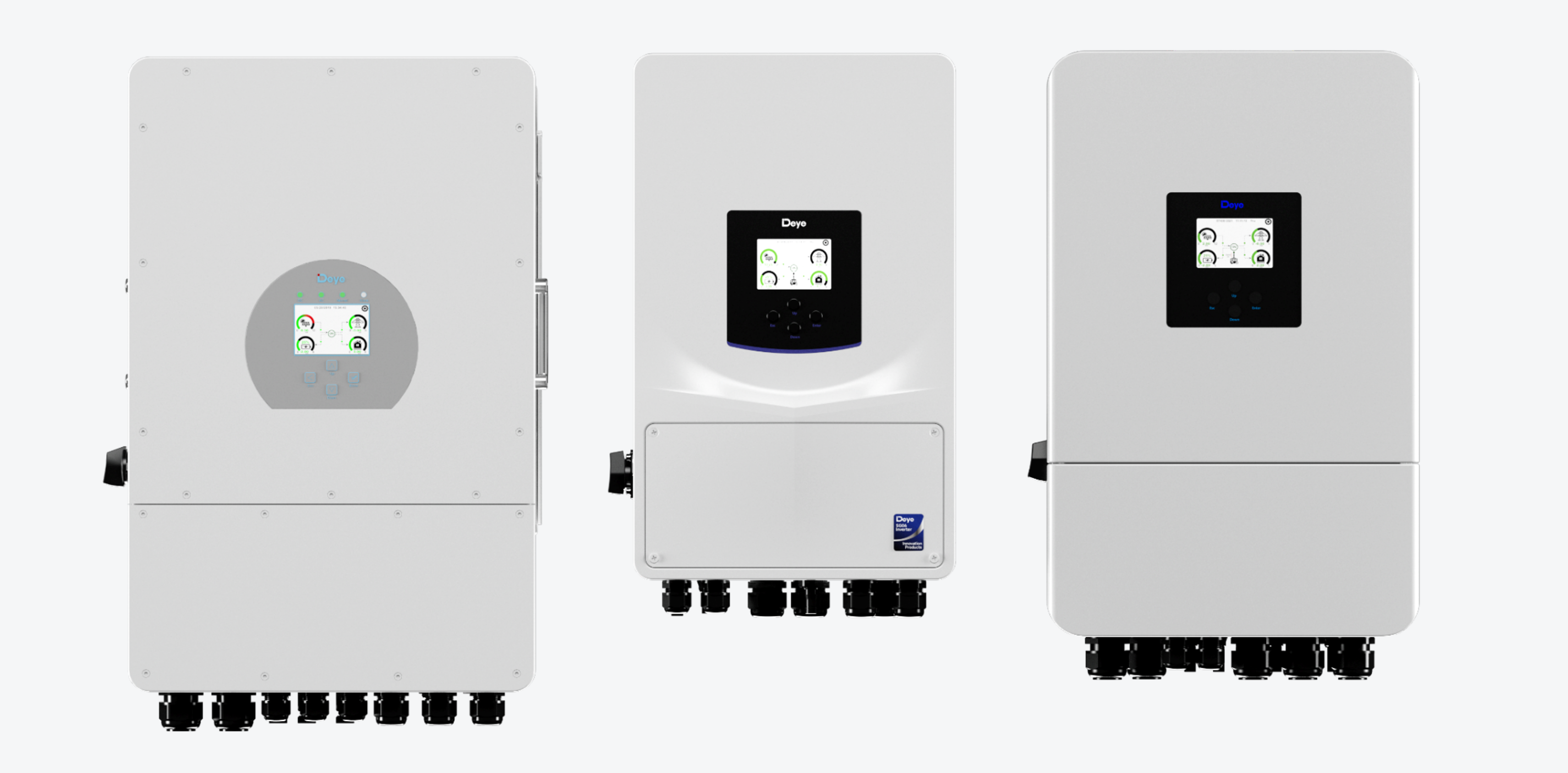

Le changement majeur visible pour quiconque déballe un SG06LP3 est la refonte du boîtier et du panneau avant. Le boîtier emprunte au facteur de forme SG04LP3 précédent tout en conservant l'approche de style loquet sécurisée associée au SG05LP3. Plus important encore pour les utilisateurs finaux, la stratégie de refroidissement change : dans la gamme SG06LP3, seule l'unité de 8 kW est équipée d'un ventilateur externe, tandis que les unités de 6 kW et moins reposent sur la convection naturelle à travers le dissipateur thermique.

Pour les installations intérieures (buanderies, sous-sols, petits placards à plantes), ce changement peut se traduire par un profil acoustique sensiblement plus calme. Il supprime également une composante d’usure sur les classes de puissance les plus courantes. Les installateurs doivent toujours traiter le refroidissement comme un sujet au niveau du système : le placement, les dégagements et l'augmentation de la température dans les espaces clos restent déterminants, et tout onduleur sera déclassé s'il ne peut pas évacuer la chaleur.

Câblage et conformité : des petits terminaux qui répondent aux grandes questions

Les codes de réseau européens évoluent rapidement et une grande partie de l’histoire du SG06LP3 concerne le contrôle et l’observabilité plutôt que l’énergie brute. L’ajout le plus explicite est l’interface D/D destinée au cadre allemand §14a. L'intention politique est que les opérateurs de réseau puissent temporairement réduire la charge du réseau tout en maintenant un niveau d'approvisionnement minimum garanti, souvent appelé 4,2 kW pour une seule connexion d'appareil contrôlable.

Côté onduleur, l'entrée D/D du SG06LP3 est présentée comme un moyen d'accepter une commande externe et de limiter l'importation du réseau en conséquence. Pour les projets en Allemagne, cela donne aux planificateurs et aux électriciens un point final matériel plus clair pour une conversation qui autrement se retrouverait dans les « paramètres » et les « solutions de contournement ».

Deux autres améliorations de l'interface se concentrent également sur les réalités du terrain. Premièrement, une entrée dédiée à la détection de circuit ouvert de chaîne PV permet des diagnostics plus rapides lorsqu'une chaîne est débranchée ou isolée. Deuxièmement, le port du compteur n'est plus « données uniquement » : il peut fournir une alimentation de 5 V pour un nœud LoRa smart TX, contrôlable via un commutateur DIP. C'est un petit détail, mais cela élimine le besoin de monter et d'alimenter un appareil supplémentaire dans l'armoire.

À l’intérieur de l’unité : moins de cartes, une intégration plus étroite

Le SG06LP3 réduit le nombre d'assemblages de circuits imprimés internes par rapport au SG05LP3 en consolidant les fonctions qui résidaient auparavant sur des cartes distinctes. Dans les notes de comparaison de Deye, les exemples incluent l'intégration de la carte optionnelle de défaut d'arc (AFCI), des fonctions DRM et de la carte de connexion dans un assemblage plus unifié, tout en conservant l'AFCI comme configuration facultative.

Du point de vue du service, ce type d'intégration vise généralement à simplifier l'exploitation et à réduire les points potentiels d'erreur d'assemblage. Cela peut également rendre la disposition interne plus compacte, ce qui est cohérent avec l'enveloppe physique plus petite du SG06LP3 dans la classe 8 kW.

Comportement du firmware : les changements que vous remarquez après la mise en service

Les améliorations matérielles ne représentent que la moitié du tableau. SG06LP3 introduit également une poignée de comportements de contrôle qui méritent d'être signalés, car ils affectent le comportement d'un système dans les cas extrêmes, en particulier lorsque les horaires d'utilisation sont actifs, lorsqu'un générateur est utilisé ou lorsque le site fonctionne sans batterie.

Les principaux ajouts et clarifications côté micrologiciel mis en évidence pour SG06LP3 incluent :

• SOC de coupure de charge et logique de « démarrage du réseau » : lorsque l’heure d’utilisation n’est pas activée, le SOC cible de charge Gen/Grid s’applique ; une « valeur de démarrage » de charge du réseau peut être utilisée afin que la charge du réseau ne fonctionne qu'en dessous du pourcentage de démarrage et s'arrête au-dessus du pourcentage d'arrêt configuré.
• « Alimentation de la batterie en cas de coupure du réseau » : si l'onduleur utilise le réseau pour charger la batterie, le relais du réseau peut se déconnecter automatiquement une fois que la batterie atteint le SOC cible, et se reconnecter uniquement lorsque le SOC retombe au seuil de démarrage. Dans cet état, les charges sont alimentées par le PV et la batterie plutôt que par un by-pass.
• Alimentation de secours uniquement photovoltaïque : dans le cas extrême d'absence de batterie et de panne du réseau, l'onduleur peut fournir une alimentation de secours à partir du seul photovoltaïque. Les charges résistives peuvent être prises en charge jusqu'à la puissance nominale, tandis que les charges non résistives sont limitées à une sortie plus petite.
• Objectifs de temps d'utilisation du générateur : dans le cadre de la planification TOU, un SOC cible pour la charge du générateur peut être défini pour chaque période de temps plutôt que de s'appuyer sur un seul objectif global.
• Plafonds de puissance de sortie séparés : la « limite P de sortie CA » limite la puissance de l'onduleur exportée vers le réseau et limite également l'importation du réseau utilisée pour le chargement de la batterie ; La « limite P de sauvegarde AC » limite la sortie de l'onduleur au port de sauvegarde/charge.
• Alarmes de circuit ouvert de chaîne PV : avec PV1/2/3 activé et l'interrupteur CC activé, l'onduleur peut détecter si une chaîne PV est connectée ou ouverte, déclenchant des avertissements sur l'écran LCD (W05 à W07 pour un circuit ouvert PV1 à PV3).

Alors, lequel un client devrait-il choisir ?

Pour les distributeurs et les EPC, il est préférable de lire SG06LP3 comme un perfectionnement de la plateforme SG05LP3 destinée au cœur du marché résidentiel triphasé. La décision concerne donc moins la parité des fonctionnalités que l’adéquation.

SG06LP3 est le meilleur choix lorsque :

• L'objectif de conception se situe entre 3 et 8 kW et l'installation se fait à l'intérieur ou à proximité d'espaces de vie, où un bruit plus faible et moins de pièces mobiles sont valorisés.
• Les projets allemands nécessitent une interface claire pour les concepts de contrôle du réseau liés au §14a (D / D-).
• Les installations de comptage ou de passerelle sans fil bénéficient de l'alimentation 5 V sur le port du compteur pour un nœud LoRa smart TX.
• L'équipe souhaite une localisation plus rapide des défauts des chaînes photovoltaïques via une détection de circuit ouvert et des avertissements à l'écran.

SG05LP3 reste convaincant lorsque :

• Le projet nécessite 10 à 12 kW dans la catégorie triphasée basse tension, que le SG06LP3 n'atteint pas.
• Le site s'attend à un rendement élevé et soutenu dans des conditions thermiques difficiles et préfère le refroidissement assisté par ventilateur sur toute la gamme.
• La normalisation sur une plate-forme établie sur des classes de puissance mixtes est plus importante que les changements d'interface incrémentiels.

Liste de contrôle de mise en service : éléments spécifiques au SG06LP3 à vérifier

Si votre équipe a passé des années à mettre en service des unités SG05LP3, la plupart du flux de travail reste familier. Les vérifications rapides suivantes permettent d'éviter les « surprises » lors du passage à SG06LP3 sur un site par ailleurs similaire.

• Confirmez les attentes en matière de refroidissement pour la puissance choisie : 6 kW et moins utilisent le refroidissement naturel ; assurez-vous que les dégagements et le flux d’air sont conservateurs dans les armoires étroites.
• Si un contrôle lié au §14a est requis, confirmez le matériel de signalisation et le câblage pour D / D- avec le DSO (et documentez la procédure de test).
• Décidez si la détection de circuit ouvert de chaîne PV doit être utilisée et activez la détection PV1/PV2/PV3 le cas échéant.
• Si un nœud LoRa smart TX est installé, activez l'alimentation 5 V du port du compteur via le commutateur DIP et vérifiez la stabilité de l'alimentation sous charge.
• Examinez les seuils SOC de « démarrage du réseau » et d’« arrêt de charge du réseau » pour vous assurer que l’onduleur ne déclenche pas involontairement le relais du réseau.
• Si « Alimentation par batterie en cas de coupure du réseau » est utilisé, testez la transition pour confirmer que les charges du site restent prises en charge comme prévu (batterie PV plutôt que bypass).
• Dans la planification TOU, définissez le SOC cible de charge du générateur par période de temps (si l'entrée du générateur est utilisée) et validez le comportement attendu lors de la première exécution.
• Fixez délibérément les limites de puissance de sortie (réseau et sauvegarde) ; traitez-les comme des paramètres de mise en service plutôt que comme des paramètres par défaut.
• Simulez une chaîne PV ouverte pour confirmer que les avertissements (W05 à W07) sont compris par l'ingénieur de mise en service et inclus dans les notes de transfert.

Notes pour les spécifications et la documentation

Les codes de modèle, les certificats et les approbations de réseau sont spécifiques à chaque pays en Europe. Pour les enregistrements d'approvisionnement, de mise en service et de garantie, faites toujours correspondre le suffixe exact (par exemple, EU / SM2) sur la plaque signalétique avec la fiche technique Deye et les certificats de conformité correspondants. Lorsqu'un projet dépend de la fonctionnalité de contrôle du réseau (telles que les exigences liées au §14a), confirmez à l'avance la méthode de câblage et le schéma de signalisation accepté par le GRD.
