Maintenir les cellules sous 35 °C : le parcours du MS-GS215-2H3 vers 6 000 cycles et 70 % de fin de vie

Content

1 Le nombre qui n'apparaît pas sur une comparaison de fiche technique
2 Une boucle de contrôle bidirectionnelle, pas seulement un refroidissement
3 Circulation du flux d'air : obtenir de l'air à température constante dans chaque sac, pas seulement dans la pièce
4 L’isolation comme filet de sécurité passif
5 La salle PCS gère sa propre boucle de refroidissement
6 Ce qu'achète réellement le contrôle à 35°C : 6 000 cycles et 70 % de fin de vie
7 L'enveloppe de fonctionnement : -20°C à 50°C, IP54, C5
8 Ce que cela signifie pour le coût total de possession

Le nombre qui n'apparaît pas sur une comparaison de fiche technique

La plupart des armoires de batteries C&I sont comparées en termes de kWh, de kW et de prix par cycle. Ce qui est rarement examiné, c'est la boucle de contrôle de la température qui détermine si le nombre de cycles annoncé est réaliste ou optimiste. Une cellule maintenue à 35 °C se dégrade selon une courbe significativement différente de celle qui atteint régulièrement 45 °C ou 50 °C – et cette différence s'aggrave sur des milliers de cycles en années de durée de vie utile des actifs.

Le MS-GS215-2H3 de Deye relie son ≥6 000 cycles, 70 % de fin de vie capacité nominale directement à un système de gestion thermique construit autour d'un objectif : maintenir chaque cellule en dessous de 35°C, quelles que soient les conditions ambiantes ou la charge de charge/décharge. Cette pièce explique comment cette cible est réellement tenue.

Une boucle de contrôle bidirectionnelle, pas seulement un refroidissement

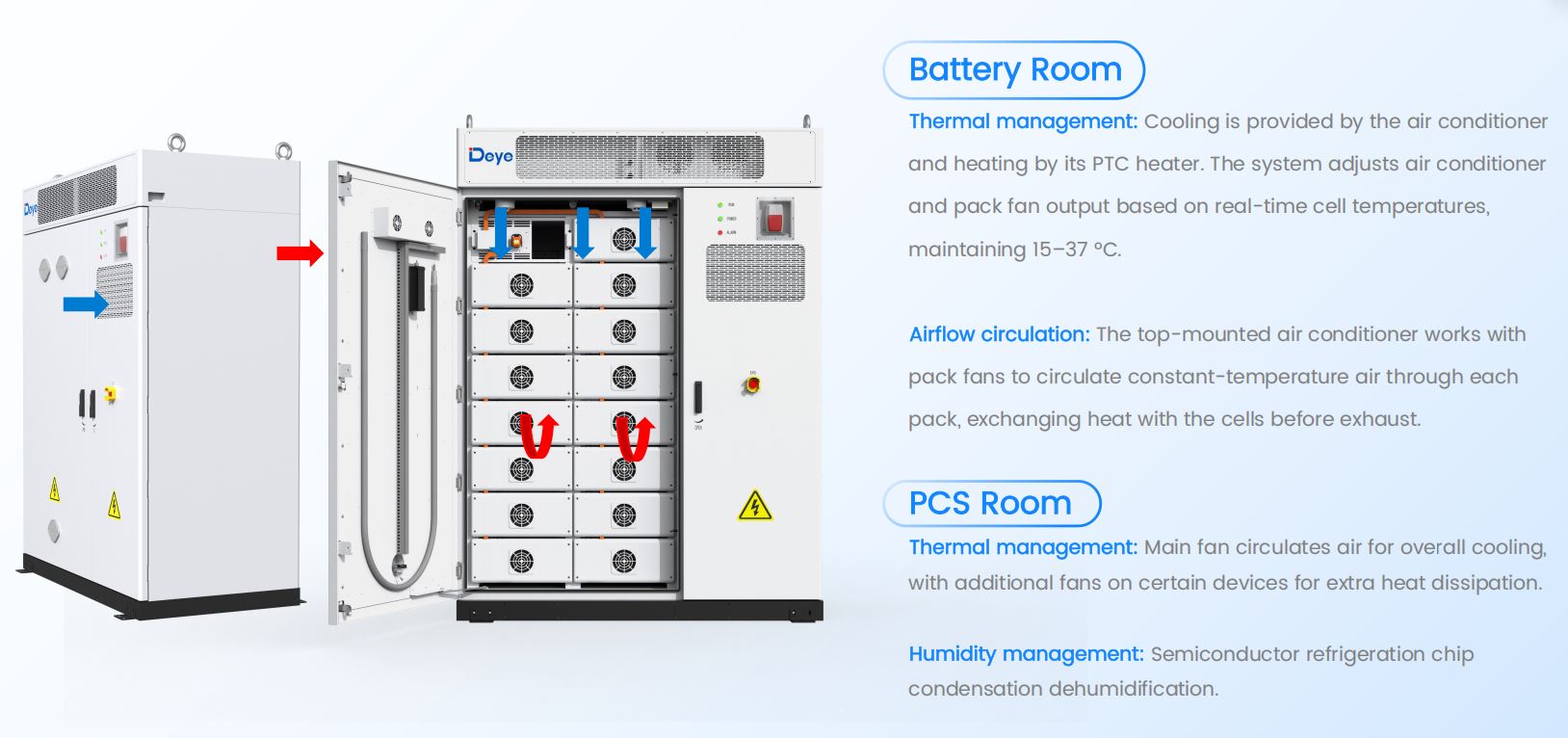

La salle des batteries ne repose pas sur une seule unité de refroidissement réagissant à un seul capteur. Le refroidissement provient d'un climatiseur ; le chauffage provient d'un chauffage PTC intégré à la même boucle. Les deux sont ajustés en continu en fonction des relevés de température des cellules en temps réel, ainsi que de la puissance du ventilateur du pack, maintenant le compartiment dans une bete de travail de 15–37 °C .

Faire fonctionner le chauffage et la climatisation sur la même boucle de contrôle est important dans les climats présentant de larges variations jour-nuit ou des extrêmes saisonniers. Une armoire qui ne fait que refroidir laissera les cellules refroidir les matins d'hiver, ce qui nuit à l'acceptation de la charge et accélère le risque de placage au lithium à basse température, tout aussi sûrement que la chaleur accélère la dégradation à l'autre extrémité.

Circulation du flux d'air : obtenir de l'air à température constante dans chaque sac, pas seulement dans la pièce

Maintenir une température moyenne au niveau d'une pièce n'est pas la même chose que maintenir chaque cellule à cette température : un compartiment peut atteindre une température moyenne de 30 °C tandis que les packs situés à l'arrière sont plus chauds que ceux situés à proximité du climatiseur. La conception de Deye achemine l'air de manière active plutôt que passive : le climatiseur monté sur le dessus fonctionne avec des ventilateurs individuels , poussant de l'air à température constante à travers chaque pack tour à tour afin qu'il échange de la chaleur avec les cellules directement avant d'être épuisé.

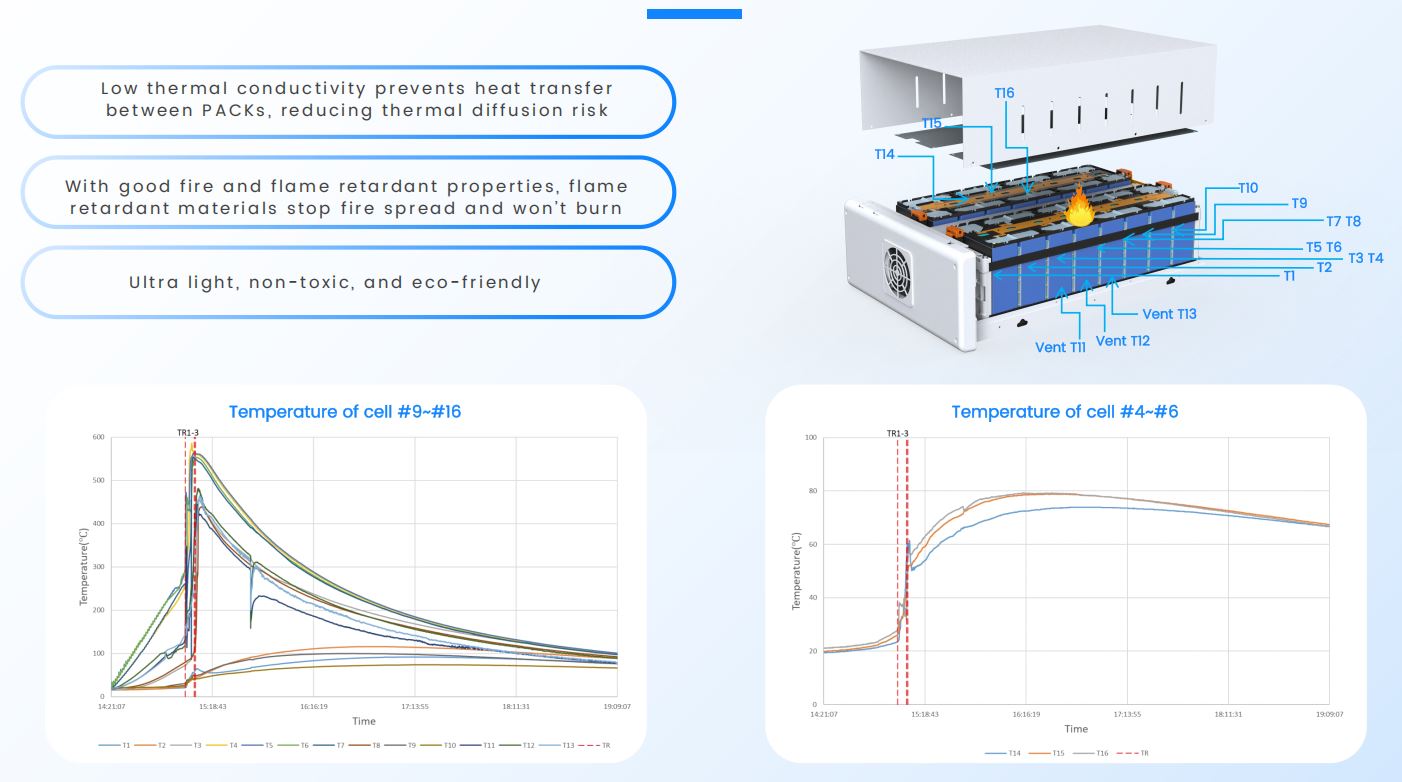

Points de surveillance de la température sur toute la pile de packs
Zone	Portée surveillée
Packs inférieurs	Cellules n° 1 à 8 (T1 à T9)
Packs supérieurs	Cellules n°9 à 16 (T10 à T16)
Zones de ventilation	T11, T12, T13

Cette circulation pack par pack est ce qui fait du delta de température d’une cellule à l’autre – et pas seulement de la moyenne de la pièce – une variable contrôlable. Une armoire qui mesure uniquement la température de l’air ambiant ne peut pas détecter à temps un seul pack en surchauffe ; celui qui surveille seize zones distinctes le peut.

L’isolation comme filet de sécurité passif

Le flux d'air actif gère les conditions de fonctionnement normales, mais la couche d'isolation au niveau du pack limite la distance parcourue par la chaleur si un pack chauffe. Le matériau entre les packs est spécifié pour une faible conductivité thermique, spécifiquement pour ralentir le transfert de chaleur vers les packs voisins, réduisant ainsi le risque de diffusion thermique à travers la pile. Il est également ignifuge, léger et non toxique – des propriétés qui comptent autant pour ce qui se passe lors d'un événement thermique actif que pour le fonctionnement quotidien de routine.

Il s'agit de la même couche d'isolation qui sert de mesure de confinement dans la conception de sécurité incendie de l'armoire : la gestion thermique et la sécurité incendie ne sont pas des systèmes distincts ici, elles partagent la même barrière physique effectuant deux tâches à la fois.

La salle PCS gère sa propre boucle de refroidissement

L'électronique de puissance génère sa propre charge thermique indépendamment de la batterie, de sorte que le compartiment PCS est géré séparément de la salle des batteries. Un ventilateur principal gère la circulation globale de l'air, avec des ventilateurs supplémentaires montés sur des composants spécifiques à haute dissipation pour un refroidissement ciblé. L'humidité est contrôlée grâce à une puce de réfrigération à semi-conducteur qui condense et élimine l'humidité de l'air du compartiment.

La séparation des deux zones thermiques évite un raccourci de conception commun : le partage d'une boucle de refroidissement entre les batteries et l'électronique de puissance a tendance à sous-dimensionner les deux, car les deux ont des tolérances de température différentes et des conséquences de défaillance différentes.

Ce qu'achète réellement le contrôle à 35°C : 6 000 cycles et 70 % de fin de vie

Les gros titres sur ce cabinet... ≥6 000 cycles and Rétention de capacité de 70 % en fin de vie — ne sont pas indépendants du système thermique décrit ci-dessus ; ils en sont le résultat direct. Les chiffres de durée de vie du cycle LFP dépendent toujours de la température de fonctionnement, et la note de Deye n'est réalisable que parce que la boucle de gestion thermique maintient les cellules dans la bande de 15 à 37 °C décrite précédemment plutôt que de les laisser dériver avec les conditions ambiantes.

Contexte de la notation du cycle de vie
Métrique	Valeur
Durée de vie	≥6 000 cycles
Capacité de fin de vie	70%
Plafond de température des cellules cibles	<35°C
Bande de fonctionnement de la salle des batteries	15–37 °C

Pour un projet exécutant un cycle quotidien, 6 000 cycles correspondent à environ 16 années de service avant que la capacité ne tombe à 70 % de la valeur nominale – un chiffre qui n'est valable que si le système thermique fait son travail à chacun de ces cycles, et pas seulement dans des conditions de test en laboratoire.

L'enveloppe de fonctionnement : -20°C à 50°C, IP54, C5

Le contrôle thermique interne n'a d'importance que si l'enceinte elle-même peut survivre au site sur lequel elle est déployée. L'armoire est conçue pour -20°C à 50°C fonctionnement ambiant (avec déclassement supérieur à 45°C), entraîne un IP54 indice d'entrée et est construit selon un Grade anticorrosion C5 pour les environnements côtiers, industriels ou à forte humidité. L'altitude de travail est estimée à 3 000 m.

Aucune de ces trois classifications n'effectue le travail de contrôle de la température interne décrit ci-dessus : elles définissent les conditions externes contre lesquelles le système interne doit travailler. Une armoire dotée d'un excellent contrôle thermique interne mais d'un faible indice de protection échouerait quand même dans un site difficile ; les deux sont ici conçus comme une paire.

Ce que cela signifie pour le coût total de possession

La gestion thermique est invisible dans une comparaison de fiches techniques, mais apparaît directement sous la forme de deux chiffres importants pour l'économie du projet : la durée de vie réalisée et le rythme de diminution de la capacité. Une armoire qui permet aux cellules de chauffer peut atteindre la même valeur nominale de kWh dès le premier jour, mais atteindre 70 % de sa capacité des années plus tôt que ne le suggère son nombre de cycles nominal, transformant ainsi un actif de 15 ans en un actif de 10 ans.

Pour les intégrateurs qui évaluent le coût total de possession d'un projet plutôt que simplement son prix initial, l'architecture thermique décrite ici correspond effectivement au prix de la garantie de 10 ans. Cela vaut la peine d'examiner comment le le système de conversion de puissance se coordonne avec le BMS pour protéger la durée de vie de la batterie en temps réel, et contre le plein Gamme de solutions C&I ESS lorsque l'on compare les armoires sur le coût du cycle de vie plutôt que sur la seule capacité nominale.
