Guide pratique d'installation de la batterie Deye Home : défauts courants et solutions pour SE-F16 et RW-F16

Guide pratique d'installation de la batterie Deye Home : défauts courants et solutions pour SE-F16 et RW-F16

1. Introduction

Dans les rapports technologiques de la BBC, les systèmes de stockage d’énergie domestique sont souvent décrits comme des « centrales électriques domestiques » indépendantes en énergie : des panneaux solaires sur les toits produisent de l’électricité pendant la journée, des batteries fournissent de l’électricité la nuit ou les jours de pluie, répondant ainsi aux prix de l’électricité en cas de pointe, aux fluctuations du réseau et même aux conditions météorologiques extrêmes. Cependant, l’installation dans le monde réel est loin d’être « plug-and-play ». Les batteries au lithium basse tension SE-F16 et RW-F16 de Deye (Deye, une marque professionnelle de stockage d'énergie et d'onduleurs) (toutes deux 16 kWh LiFePO₄, 51,2 V nominal), lorsqu'elles sont associées au SUN-10K-SG05LP3-EU-SM2 (onduleur hybride basse tension triphasé de 10 kW), bien que conçues pour être fiables, présentent souvent des anomalies de câblage, de communication et de mise en parallèle. Cet article, basé sur les manuels officiels de Deye, des forums d'utilisateurs (tels que DIY Solar Forum) et des cas d'installation réels, analyse quatre problèmes typiques et leurs solutions pour aider les propriétaires ou installateurs ordinaires à éviter les pièges. Les données proviennent des dernières spécifications produit 2025-2026, et les performances réelles sont affectées par la température, le SOC, etc.

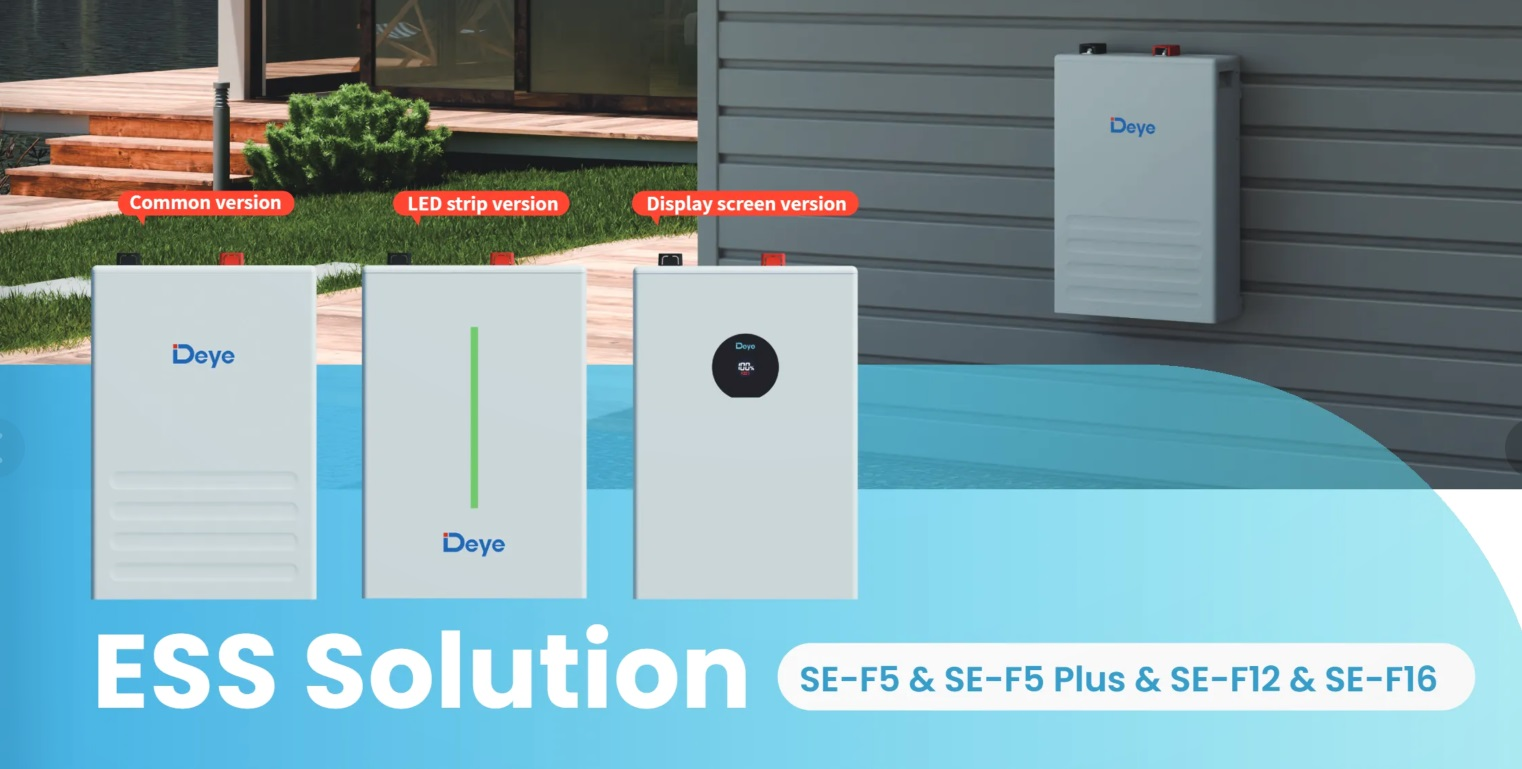

Graphique 1. Images officielles de la série Deye SE-F16

2.1 Premier cas : défaut de communication BMS – « La batterie ne répond pas », le système s'arrête directement

Le problème le plus courant : l'onduleur affiche « comm./F01-F64 » ou l'écran LCD de la batterie signale « W31 Avertissement de communication de la batterie (échec de la communication PCS) ». Le propriétaire d'un foyer allemand triphasé a installé une unité SUN-10K-SG05LP3-EU-SM2 et deux unités RW-F16 ; Après la mise sous tension, l'onduleur a déclenché une alarme à plusieurs reprises, le SOC de la batterie ne s'est pas affiché et la charge/décharge a complètement échoué. Analyse des causes : les batteries Deye ont un BMS (Battery Management System) intégré qui communique avec l'onduleur via CAN 2.0 (port RJ45). Les causes courantes incluent :

• Câble de communication non équipé d'un anneau de ferrite comme requis (pour un câblage longue distance, il est recommandé d'enrouler 4 tours pour éviter les interférences).
• Séquence de câblage incorrecte (CAN-H/L inversé).
• Séquence de mise sous tension incorrecte (l'interrupteur de service de la batterie doit d'abord être allumé, puis l'interrupteur BMS et enfin l'onduleur).
• Le mode « Li-BMS » de l'onduleur n'est pas réglé sur le protocole natif Deye (ou Pylontech ou autre protocole tiers mal sélectionné).
• RW-F16 est le modèle classique ; bien que le SE-F16 prenne en charge la mise en réseau automatique, une incompatibilité de micrologiciel peut toujours déclencher une « répétition de l'adresse principale ».

Solutions pratiques :

1. Après la mise hors tension, utilisez le câble de communication CAT5E d'origine pour reconnecter le port « PCS » de la batterie au port CAN BMS de l'onduleur.
2. Lorsque le câble de communication est long ou qu'il y a de fortes interférences électromagnétiques sur place, un anneau de ferrite doit être installé et enroulé correctement.
3. Avant la mise en parallèle, chargez toutes les batteries à 100 % SOC pour réduire la différence de tension et éviter la circulation du courant.
4. Entrez dans la « Configuration de la batterie » de l'onduleur et réglez le protocole « Li-BMS » sur le protocole natif Deye (généralement reconnu automatiquement, ou sélectionnez le mode 00).
5. Séquence de mise sous tension standard : interrupteur de service de batterie activé → interrupteur BMS activé → démarrage de l'onduleur.
6. Si cela persiste, vérifiez le journal BMS via l'application Deye ou la plateforme de surveillance ; seuls les onduleurs d'origine Deye prennent en charge la mise à niveau du micrologiciel de la batterie en ligne, les onduleurs tiers ne peuvent pas effectuer cette opération.

Commentaires du propriétaire : après avoir suivi ces étapes, le système est revenu à la normale en 10 minutes et les données SOC ont été synchronisées en temps réel. Le manuel indique clairement : pour les alarmes de communication PCS, diagnostiquez d'abord via un logiciel de surveillance et ne faites pas fonctionner le système en cas de défauts.

2.2 Deuxième cas : déséquilibre de batterie parallèle – une « pleine », une autre « affamée »

Courant lors de l'expansion de plusieurs batteries : après avoir mis en parallèle deux unités SE-F16, l'une continue de se charger tandis que l'autre SOC reste à 60 %, ce qui entraîne un gaspillage de capacité totale et déclenche même une « différence de tension cellulaire supérieure ». Un propriétaire de villa polonais (4 onduleurs RW-F16 de 10 kW) a constaté un courant de décharge inégal après la mise en parallèle, avec des alarmes en cas de charge de pointe. Analyse des causes :

• Le RW-F16 nécessite une connexion en série IN→OUT ; Le SE-F16 prend en charge la mise en réseau automatique sans commutateurs DIP, mais une séquence incorrecte des câbles de communication ou un conflit d'adresse peut toujours provoquer une panne de réseau.
• SOC de la batterie incohérent avant la mise en parallèle (le manuel exige strictement que toutes les batteries soient chargées à 100 % avant la mise en parallèle).
• Section du câble d'alimentation trop petite ou couple de connexion insuffisant (2/0 AWG recommandé, couple standard 24,5 Nm).
• Courant de charge/décharge maximum de l'onduleur non configuré en fonction de la capacité totale de la batterie : courant de charge/décharge maximum SUN-10K-SG05LP3-EU-SM2 240A, courant de décharge continu simple RW-F16 160A.

Solutions pratiques :

1. Avant la mise en parallèle, chargez complètement chaque batterie à 100 % SOC séparément et laissez-les reposer pendant 24 heures pour garantir la cohérence de la tension.
2. Les câbles de communication doivent être strictement connectés en guirlande IN → OUT ; une seule unité prend en charge jusqu'à 32 unités parallèles, avec une capacité totale allant jusqu'à 512 kWh.
3. SE-F16 ne nécessite aucun réglage du commutateur DIP ; Mode parallèle RW-F16 : Mode 1 pour les onduleurs ≤15 kW, Mode 2 pour les onduleurs >15 kW.
4. Dans la « Configuration de la batterie » de l'onduleur, activez le mode parallèle, réglez correctement la capacité totale et le courant de charge/décharge maximum ; Il est recommandé de limiter le courant continu unique du RW-F16 à 160 A pour éviter la surchauffe (le disjoncteur intégré de 125 A offre une protection supplémentaire).
5. Surveillez la tension des cellules de batterie individuelles et la différence de température en temps réel via la plateforme cloud Deye ou l'application ; vérifiez immédiatement les câbles et les connexions si la différence de tension dépasse 0,5 V.

Résultat : Après réparation, le propriétaire a atteint une charge/décharge équilibrée de la batterie et une répartition homogène du courant, augmentant ainsi le taux d’autoconsommation du système de 30 %. Le manuel prévient explicitement : en mode parallèle, si le courant continu d’une seule batterie dépasse la limite, cela peut provoquer une surchauffe voire des risques pour la sécurité.

.

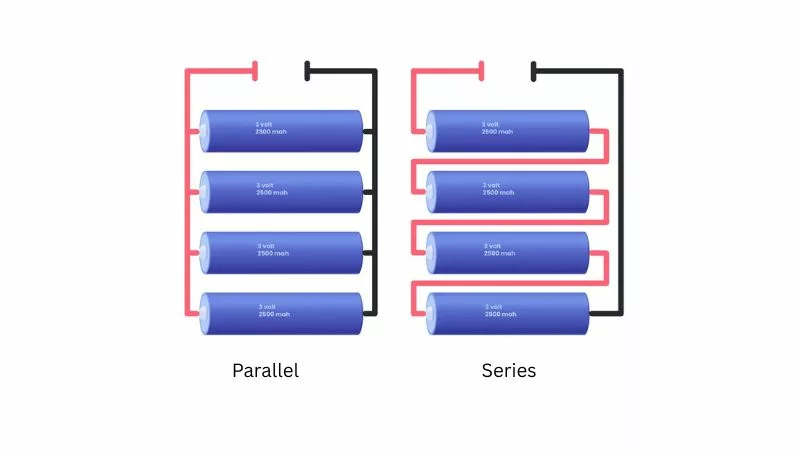

Graphique 2. Diagramme schématique du principe de connexion parallèle ou série de la batterie

2.3 Troisième cas : mise à la terre et défaut CC – Alarme F22/F56, risque pour la sécurité

Après l'installation du SUN-10K-SG05LP3-EU-SM2, F22 (éventuelle anomalie de mise à la terre ou de connexion CC) ou F56 (tension du bus CC trop faible) est fréquemment signalé. Un installateur français a rencontré des problèmes « hors ligne » occasionnels lors du montage mural du RW-F16 ; l'onduleur affichait une tension de batterie anormalement faible (tension réelle de la batterie 51 V normale). Analyse des causes :

• Connexion à la terre peu fiable (le boîtier de l'onduleur et la batterie doivent être correctement connectés à la terre de protection PE).
• Couple du câble positif/négatif CC non conforme à la norme (24,5 Nm) ou polarité inversée (peut endommager directement l'onduleur).
• Le RW-F16 est doté d'un disjoncteur bipolaire 125 A intégré, d'une capacité de décharge continue SE-F16 jusqu'à 230 A ; lorsque la température ambiante est inférieure à 0 ℃, le BMS de la batterie interdit la charge et déclenche la protection.
• Transformateur de courant CT installé dans le mauvais sens (en mode zéro export, la flèche doit pointer vers le côté charge).

Solutions pratiques :

1. Avant l'installation, vérifiez que tous les câbles CC répondent aux exigences de couple, distinguez strictement les pôles positifs et négatifs et ne les inversez jamais.
2. Le boîtier de l'onduleur et le boîtier de la batterie doivent être mis à la terre de manière fiable au même point PE pour former une connexion équipotentielle.
3. Vérifiez le journal « Alarmes système » de l'onduleur ; F22 est principalement dû à des connexions desserrées – resserrez-les pour résoudre le problème.
4. Connectez le capteur de température au bon port ; évitez de régler par erreur le mode batterie au plomb.
5. Fixez le transformateur de courant CT sur la ligne de phase correspondante avec la flèche pointant vers la charge ; le système triphasé doit couvrir entièrement L1/L2/L3.

Après réparation, les alarmes ont été éliminées et la fonction de commutation transparente de l’onduleur du système a fonctionné normalement. Des rapports liés à la BBC ont souligné qu'une mauvaise mise à la terre est l'un des risques de sécurité les plus cachés dans les systèmes de stockage d'énergie domestique.

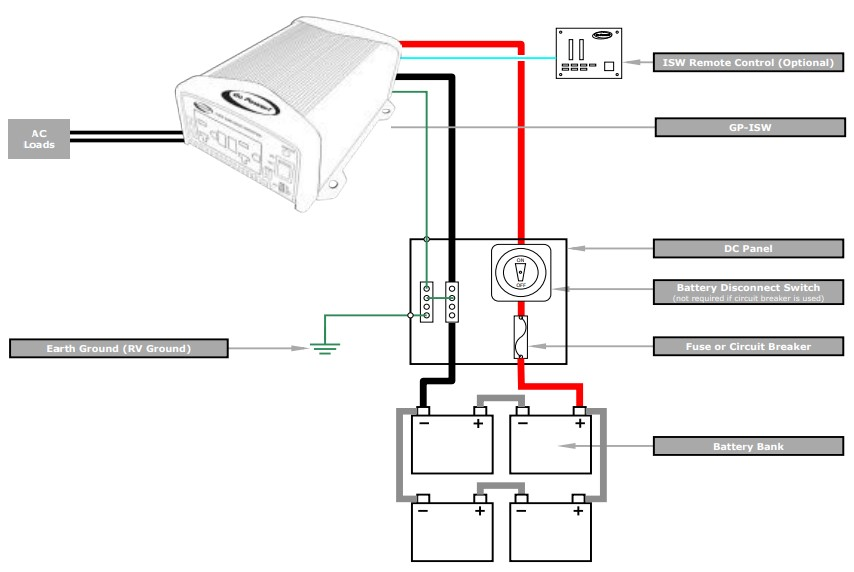

Graphique 3. Schéma schématique complet du câblage et de la mise à la terre côté CC de l'onduleur (PE/Terre)

2.4 Cas quatre : Défaillance de charge/décharge liée au temps d'utilisation (TOU) et verrouillage de la limite supérieure de charge

Lorsque l'onduleur est réglé sur des périodes de prix de l'électricité de pointe, la batterie ne se charge pas conformément au programme ou ne se charge que jusqu'à un maximum de 80 %. Un utilisateur néerlandais associant SE-F16 a constaté que pendant les périodes nocturnes de prix bas, il n'y avait pas de charge, tandis que pendant la journée, il affichait anormalement « batterie en décharge ». Analyse des causes :

• L'option « Activer la batterie » est activée par erreur (cette fonction est uniquement destinée à la récupération de la batterie à faible SOC ; elle doit être désactivée pendant le fonctionnement normal).
• Communication BMS instable, l'onduleur ne peut donc pas obtenir de données SOC réelles.
• Le micrologiciel de la batterie RW-F16/SE-F16 prend uniquement en charge la mise à niveau des onduleurs Deye ; le mélange avec des appareils tiers tels que Victron provoque facilement un affichage anormal du flux d'énergie.

Solutions pratiques :

1. Dans la configuration de la batterie de l'onduleur, désactivez la fonction « Activer la batterie ».
2. Activez « Charge du réseau » et définissez correctement les périodes de pointe-vallée du TOU (par exemple, recharge de nuit de 00h00 à 06h00).
3. Éliminez d’abord les problèmes de communication du BMS (voir le premier cas).
4. Lors du mélange avec des onduleurs tiers, passez en mode tension manuelle ou contactez Deye pour confirmer la compatibilité du protocole.

Une fois le correctif appliqué par l’utilisateur, le système a strictement suivi la stratégie de pointe et de vallée et les coûts d’électricité ont considérablement diminué.

Graphique 4. Schéma d'installation correct du transformateur de courant CT

3. Guide pour éviter les pièges : l’installation professionnelle reste essentielle

Deye SE-F16 (structure compacte, courant de sortie élevé, indice de protection plus élevé) et RW-F16 (disjoncteur intégré, installation murale classique) sont tous deux des produits résidentiels matures, offrant une durée de vie de 6 000 cycles et un rendement aller-retour supérieur à 90 %. Cependant, le professionnalisme de l'installation est hautement requis : elle doit être réalisée par du personnel professionnel, en respectant strictement les normes de couple spécifiées dans le manuel, la plage de température de fonctionnement (charge 0-55 ℃) et les spécifications de communication. La plupart des défauts d'installation proviennent d'opérations non standard : sélection de câbles ne répondant pas aux exigences, séquence de mise sous tension chaotique ou échec d'équilibrage avant la mise en parallèle. Recommandations pratiques :

• Simulation et débogage complets du système avant l’installation.
• Vérifiez régulièrement la version du micrologiciel et les journaux de fonctionnement via l'application Deye.
• Bien que la livraison en entrepôt européen soit efficace, il est néanmoins recommandé de choisir des installateurs certifiés locaux.
• Dans des conditions météorologiques extrêmes, concentrez-vous sur la surveillance de la température de la batterie pour éviter les déclenchements fréquents de la protection BMS.

La technologie de stockage d’énergie, telle que décrite dans les reportages de la BBC, passe des scénarios professionnels aux ménages ordinaires. Cependant, pour parvenir réellement à l’indépendance énergétique d’une maison, un fonctionnement standardisé pendant la phase d’installation est souvent plus important que le produit lui-même. Lorsque vous rencontrez des défauts, consultez d'abord le tableau de référence officiel des défauts Deye ou contactez l'assistance technique officielle. Après un débogage approprié, cette série de batteries peut fonctionner de manière stable pendant plus de 10 ans, devenant ainsi une unité de secours d'énergie verte fiable pour la maison.
