2025-10-01Dans le paysage en évolution de l’énergie solaire, la conception des onduleurs joue un rôle central dans l’efficacité, la sécurité et la convivialité globale du système. Cet article fournit une comparaison technique détaillée de trois modèles d'onduleurs hybrides Deye 8 kW (SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU et SUN-8K-SG05LP1-EU-SM2) pour aider les concepteurs de systèmes et les installateurs à choisir l'option la plus appropriée.
Si vous devez acheter des produits connexes, explorez notre catalogue d'onduleurs ou contactez-nous directement pour plus d'options de modèles.
1. Refroidissement et apparence
Le SUN-8K-SG02LP1-EU-AM2 dispose de trois ventilateurs de refroidissement externes sur le côté gauche. Il prend en charge l'installation sur l'oreille et exclut une plaque de montage arrière. Notamment, il n’inclut pas les connecteurs PV D4B.
SUN-8K-SG05LP1-EU utilise deux ventilateurs de refroidissement montés en bas (1 grand et 1 petit) et comprend des connecteurs PV. Il est fourni avec une plaque de fixation murale.
SUN-8K-SG05LP1-EU-SM2 adopte également la configuration à double ventilateur inférieur. Il améliore l'esthétique et la commodité d'installation grâce à un couvercle avant sans vis à ouverture par loquet et à une plaque de montage murale incluse.
2. Entrée électrique et configuration PV
Les trois modèles partagent le même courant d'entrée PV maximum de 26 à 26 A et prennent en charge 2 / 2 entrées de chaînes photovoltaïques, garantissant ainsi une flexibilité dans la configuration des panneaux solaires.
3. Structure intérieure et conception des circuits
SUN-8K-SG02LP1-EU-AM2 se distingue par deux ports TIC, des bornes PV à connexion rapide et deux interfaces d'arrêt rapide. Il comprend une alimentation auxiliaire de 12 V CC et offre une isolation améliorée et des cartes de commande sur la plate-forme SG05. Il réutilise cependant la carte Wi-Fi.
SUN-8K-SG05LP1-EU comprend un port ICT et utilise des connecteurs D4B (type MC4). Il ne dispose pas de ports d'arrêt rapide et ne dispose pas de sortie auxiliaire 12 V.
SUN-8K-SG05LP1-EU-SM2 s'appuie sur le SG05LP1-EU, conservant un port ICT, des connecteurs D4B et deux ports à arrêt rapide. Il comprend une sortie auxiliaire de 12 Vdc et introduit une commande par commutateur DIP sur le port ATS pour plus de flexibilité de configuration.
4. Architecture des PCB et des cartes
SUN-8K-SG02LP1-EU-AM2 offre une isolation et des cartes de commande supplémentaires par rapport au SG05. Le module Wi-Fi est réutilisé et non nouvellement intégré.
SUN-8K-SG05LP1-EU utilise une pile PCB SG05 de base sans améliorations supplémentaires.
SUN-8K-SG05LP1-EU-SM2 partage l'architecture de base avec SG05 mais intègre de nouvelles cartes de contrôle principale, un écran LCD et des cartes auxiliaires supplémentaires, avec prise en charge de carte DRM en standard.
5. Taille et poids
SG02LP1-EU-AM2 est le plus grand et le plus lourd avec 420 × 670 × 233 mm et 35,6 kg.
Le SG05LP1-EU est plus compact avec 330 × 580 × 232 mm et pèse 24,9 kg.
SG05LP1-EU-SM2 se situe entre les deux avec une taille de 366 × 589,5 × 237 mm et un poids de 26,8 kg.
6. Disposition des ports et conception de l'interface
Les trois modèles présentent des différences significatives dans la disposition des ports et la prise en charge de l'interface CT :
Le SG02LP1-EU-AM2 dispose de deux interfaces CT, de bornes PV à connexion rapide et de deux ports d'arrêt rapide avec sortie auxiliaire 12 V.
Le SG05LP1-EU prend en charge une interface CT, des connecteurs D4B et ne dispose pas d'un arrêt rapide ni d'une alimentation auxiliaire.
Le SG05LP1-EU-SM2 améliore cela avec une interface CT, des connecteurs D4B, deux ports d'arrêt rapide, une alimentation auxiliaire 12 V et l'intégration d'un commutateur DIP sur le port ATS.

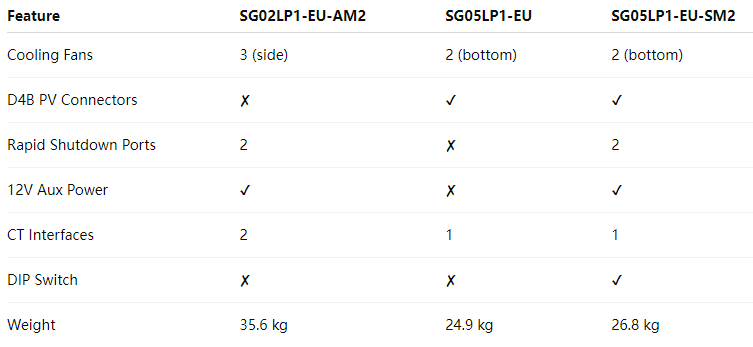

Conclusion
Recommandation:
Le SG02LP1-EU-AM2 est idéal pour une isolation avancée, une double mesure CT et des systèmes nécessitant une sortie auxiliaire 12 V et un contrôle de port amélioré.
SG05LP1-EU est une option plus légère et plus basique, adaptée aux installations nécessitant moins de besoins auxiliaires.
Le SG05LP1-EU-SM2 atteint un équilibre entre des fonctionnalités améliorées, un contrôle amélioré et une meilleure esthétique, ce qui en fait le modèle le plus raffiné pour les applications générales.
←
