Analyse technique: Comparaison de Sun-5K-SG04LP1-UE-SM2 et Sun-5K-SG05LP1-UE Onverters

Cette analyse technique compare deux modèles d'onduleur solaire, le SUN-5K-SG04LP1-UE-SM2 et le SUN-5K-SG05LP1-UE, en se concentrant sur leur conception, leurs performances et leur compatibilité avec différents types de modules solaires. L'analyse est basée sur des données visuelles et tabulaires fournies.

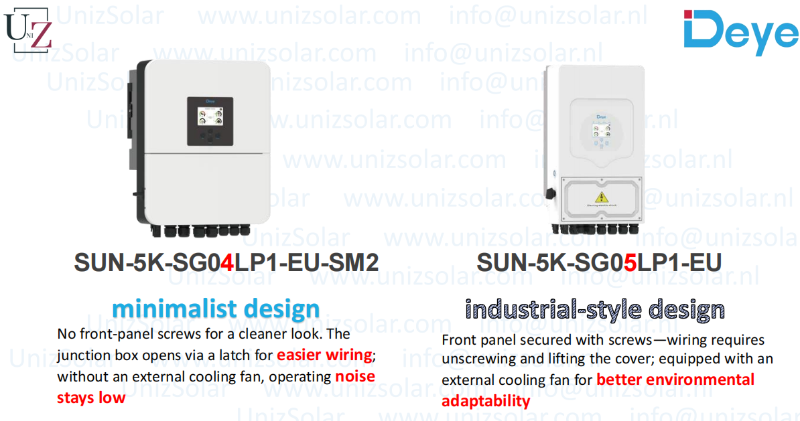

1. Conception et apparence

SUN-5K-SG04LP1-UU-SM2

● Design minimaliste: ce modèle dispose d'un design propre et minimaliste sans vis avant, contribuant à une apparence élégante.

● Accès à la boîte de jonction: La boîte de jonction s'ouvre via un mécanisme de verrouillage, facilitant le câblage plus facile.

● Système de refroidissement: il n'inclut pas de ventilateur de refroidissement externe, qui aide à maintenir des niveaux de bruit de fonctionnement plus bas.

SUN-5K-SG05LP1-UE

● Conception de style industriel: Ce modèle a une conception de style industriel plus robuste avec des vis sécurisant le panneau avant.

● Accès à la boîte de jonction: L'ouverture de la boîte de jonction nécessite de dévisser le panneau avant, ce qui peut être légèrement moins pratique pour le câblage.

● Système de refroidissement: équipé d'un ventilateur de refroidissement externe, ce modèle offre une meilleure adaptabilité environnementale, ce qui le rend adapté à des conditions plus difficiles.

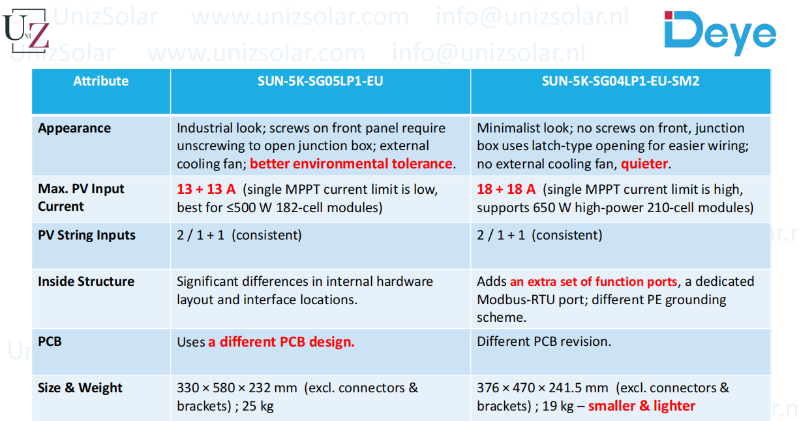

2. Spécifications de performance

Courant d'entrée PV maximum

● SUN-5K-SG04LP1-UE-SM2: prend en charge un courant d'entrée PV maximum de 18 18 A (la limite de courant MPPT unique est élevée), ce qui le rend compatible avec des modules de 650 W à haute puissance (210 cellules).

● SUN-5K-SG05LP1-UE: prend en charge un courant d'entrée PV maximal de 13 13 A (la limite de courant MPPT unique est faible), la mieux adaptée pour les modules ≤ 500 W (182 cellules).

Entrées de chaîne PV

● Les deux modèles prennent en charge les entrées de chaîne PV cohérentes de 2/1 1.

3. Structure interne et PCB

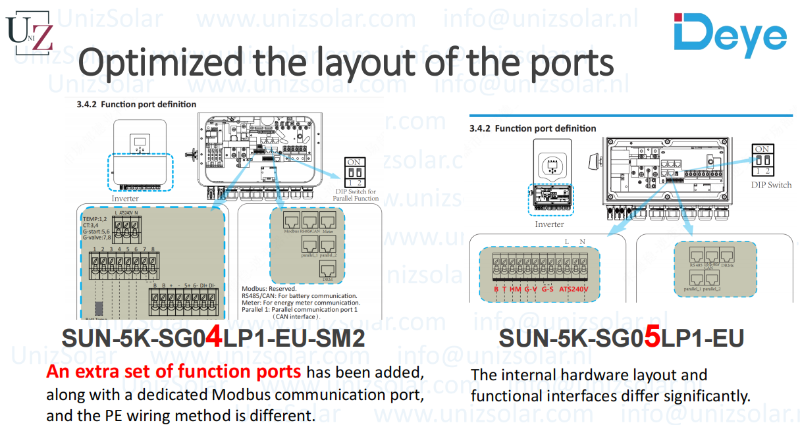

Disposition du matériel interne

● SUN-5K-SG04LP1-UE-SM2: dispose d'un ensemble supplémentaire de ports de fonction, y compris un port RTU Modbus dédié, et un schéma de mise à la terre PE différent.

● SUN-5K-SG05LP1-UE: a une disposition matérielle interne significativement différente et des interfaces fonctionnelles par rapport au modèle SM2.

Conception de PCB

● Les deux modèles utilisent des conceptions de PCB différentes, indiquant des mises à niveau internes substantielles et des optimisations.

4. Taille et poids

● SUN-5K-SG04LP1-EU-SM2: Les dimensions sont de 376 × 470 × 241,5 mm, pesant 19 kg. Ce modèle est plus petit et plus léger.

● SUN-5K-SG05LP1-UE: Les dimensions sont de 330 × 580 × 232 mm, pesant 25 kg. Ce modèle est plus grand et plus lourd.

5. Compatibilité et adaptabilité environnementale

● SUN-5K-SG04LP1-UE-SM2: offre une meilleure compatibilité avec les modules solaires de haute puissance (≥650 W) en raison de son courant d'entrée PV maximum plus élevé.

● SUN-5K-SG05LP1-UE: convient plus aux modules solaires à faible puissance (≤ 500 W) et offre une meilleure adaptabilité environnementale via son ventilateur de refroidissement externe.

6. Conclusion

Les onduleurs solaires solaires Sun-5K-SG04LP1-UE-SM2 et Sun-5K-SG05LP1-UE répondent à différents besoins en fonction de leur conception, de leurs performances et de leur compatibilité:

SUN-5K-SG04LP1-EU-SM2:

● Forces: conception minimaliste, fonctionnement plus silencieux, courant d'entrée PV maximum plus élevé et meilleure compatibilité avec des modules de haute puissance.

● Cas d'utilisation idéale: adapté aux installations nécessitant des modules solaires de haute puissance et un onduleur élégant et silencieux.

SUN-5K-SG05LP1-UE:

● Forces: conception de style industriel, ventilateur de refroidissement externe pour une meilleure adaptabilité environnementale et une construction robuste.

● Cas d'utilisation idéale: idéal pour les installations utilisant des modules solaires à faible puissance et fonctionnant dans des environnements difficiles où la durabilité et le refroidissement sont essentiels.

Les deux modèles offrent des dispositions optimisées et des solutions de PCB améliorées, garantissant des performances fiables. Cependant, le choix entre eux doit être basé sur les exigences spécifiques de l'installation solaire, telles que le type de module, les conditions environnementales et les préférences esthétiques.
