Compatibilité technique et guide d'application pour les systèmes de stockage d'énergie triphasés

Batterie Deye SE-F16-C et onduleur SG05LP3 : compatibilité technique et guide d'application pour les systèmes de stockage d'énergie triphasés

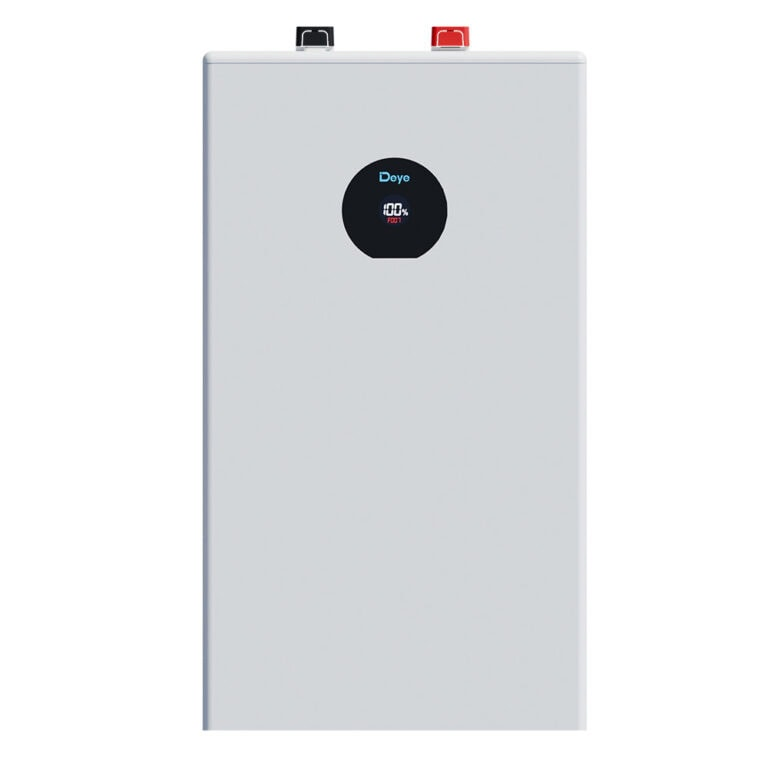

La combinaison de la batterie de stockage d'énergie au lithium fer phosphate basse tension Deye SE-F16-C 16 kWh et de l'onduleur hybride triphasé SG05LP3 constitue une solution classique pour les projets de stockage d'énergie photovoltaïque résidentiels/commercial légers de moyenne et haute puissance allant de 3 kW à 12 kW. Les deux produits appartiennent au système basse tension 48 V, offrant une compatibilité matérielle transparente, une synergie logicielle élevée et une conformité aux codes de réseau triphasé européens. Ils sont particulièrement adaptés aux scénarios de stockage d'énergie photovoltaïque avec des conditions de travail complexes à haute puissance, à forte charge et à haute température. Ce guide développe les points forts techniques et les directives de fonctionnement pratiques de cette combinaison à partir de quatre dimensions principales : la logique de compatibilité fondamentale, la correspondance des paramètres techniques, les points clés d'installation et de mise en service et les avantages d'application du scénario.

1. Logique de compatibilité de base : intégration approfondie de la même basse tension 48 V Plateforme

Le SE-F16-C et le SG05LP3 font tous deux partie de la gamme de produits de stockage d'énergie basse tension de classe 48 V de Deye, adaptés au marché européen, permettant une compatibilité matérielle et logicielle approfondie dès le niveau de la conception, sans avoir besoin de passerelles ou d'adaptateurs supplémentaires. Cela en fait un choix très fiable pour les projets triphasés de haute puissance, avec les fonctionnalités de compatibilité de base suivantes :

Système de tension unifié : le SE-F16-C a une tension nominale de 48 V CC et le SG05LP3 est un onduleur triphasé basse tension de 48 V. Leurs plages de tension de charge et de décharge sont entièrement adaptées sans perte de puissance boost/buck.

Communication CANBus directe : les deux appareils communiquent directement via le bus CANBus avec un délai de communication inférieur à 50 ms, permettant une synergie en temps réel de la logique de charge et de décharge. Le BMS (Battery Management System) et la commande principale de l'onduleur se transmettent des données d'état, obtenant ainsi une double protection contre les surtensions, les surintensités et la surchauffe.

Adaptation de puissance flexible : le SG05LP3 couvre toute la plage de puissance de 3 kW à 12 kW. Une seule unité SE-F16-C de 16 kWh convient à la plage de puissance de 3 kW à 8 kW, tandis que plusieurs unités SE-F16-C en parallèle (jusqu'à 4 unités, 64 kWh) peuvent être associées à des onduleurs SG05LP3 haute puissance de 10 kW à 12 kW pour répondre aux différentes exigences de charge.

Certification et conformité unifiées : les deux produits ont passé les principales certifications européennes telles que CE et VDE, se conformant aux codes de réseau de divers pays européens, et peuvent être directement appliqués aux projets de stockage d'énergie photovoltaïque triphasé en Allemagne, en Espagne, au Portugal et dans d'autres pays européens.

2. Correspondance des paramètres techniques clés : adaptation précise sans gaspillage de ressources

2.1 Tableau de comparaison des paramètres de base

2.2 Capacité recommandée et correspondance de puissance

Faites correspondre avec précision la puissance de la batterie et de l'onduleur en fonction de la charge du projet et de la capacité photovoltaïque installée pour éviter la perte d'efficacité causée par une sur- ou une sous-adaptation :

3 kW-5 kW SG05LP3 : associé à 1 unité SE-F16-C (16 kWh), répondant à la demande électrique de base de 8 à 12 kWh par jour, adapté aux projets résidentiels triphasés à petite échelle.

6kW-8kW SG05LP3: Matched with 1-2 SE-F16-C units (16-32kWh), meeting medium load of 15-25kWh per day, suitable for large residences and small shops.

10 kW-12 kW SG05LP3 : associé à 3-4 unités SE-F16-C (48-64kWh), répondant à une charge élevée de plus de 30kWh par jour, adapté aux projets commerciaux légers et aux projets partagés pour plusieurs résidences.

3. Points techniques clés pour l'installation et la mise en service : haute praticabilité et évitement des pièges

3.1 Exigences critiques en matière d'installation matérielle

(1) Installation physique et aménagement

Exigence d'espacement : La distance entre l'onduleur et la batterie doit être ≤ 8 m pour réduire la perte de puissance de la ligne CC ; les deux appareils doivent être installés dans un endroit aéré et sec avec un dégagement ≥30 cm du mur. Le SG05LP3 adopte un refroidissement par ventilateur, de sorte que l'entrée et la sortie d'air ne doivent pas être obstruées.

Installation de la batterie : une seule unité SE-F16-C pèse 109 kg et peut être installée au mur, au sol ou empilée. Pour les projets de forte puissance, une installation au sol avec une base renforcée est recommandée. Lorsque plusieurs unités sont connectées en parallèle, elles doivent être strictement alignées et fixées avec les connecteurs d'origine pour éviter tout basculement.

Spécifications de câblage : Le câble de connexion CC entre la batterie et l'onduleur doit utiliser un câble à âme en cuivre de 70 mm² (correspondant au courant maximum de 80A), protégé par un tuyau ondulé avec une bonne étanchéité ; le côté CA triphasé doit utiliser des câbles correspondant à la puissance de l'onduleur (25 mm² pour 10 kW et plus) et un parafoudre (courant de décharge nominal ≥ 20 kA) doit être installé.

(2) Câblage et mise à la terre

Câblage CANBus : utilisez des câbles CAN blindés d'origine avec les pôles positifs et négatifs connectés correctement. Évitez de les poser dans le même tuyau que les câbles AC pour éviter les interférences de signal.

Exigence de mise à la terre : La coque de la batterie, la coque de l'onduleur et le système doivent partager une masse commune avec une résistance de mise à la terre ≤4Ω. Pour les projets de haute puissance, une électrode de mise à la terre indépendante doit être installée pour éviter les accidents de fuite électrique.

Dispositifs de protection : Un disjoncteur DC (courant nominal ≥100A) doit être installé du côté DC et un disjoncteur triphasé du côté AC pour réaliser une déconnexion rapide en cas de défauts.

3.2 Paramètres des paramètres de mise en service du logiciel de base

(1) Paramètres de charge et de décharge de la batterie (adaptés à la logique du micrologiciel SG05LP3)

SOC de coupure de charge : réglé sur 95 % (pour éviter la surcharge et prolonger la durée de vie de la batterie, réglable avec précision via le panneau/APP du SG05LP3).

Seuil de décharge SOC : réglé sur 20 % (pour éviter une décharge profonde ; il est interdit aux batteries au lithium fer phosphate de se décharger en dessous de 15 %).

Courant de charge PV : limité à 80 A (correspondant au courant de charge maximum du SE-F16-C pour éviter une charge de surintensité par l'onduleur).

Chargement du réseau/générateur : réglé sur « mode de tarification de l'électricité en fonction de l'heure d'utilisation » pour la recharge en périodes creuses et la décharge en périodes de pointe. Le SG05LP3 prend en charge des périodes de pointe et hors pointe personnalisées, s'adaptant aux politiques de prix de l'électricité de divers pays européens.

(2) Paramètres du noyau de l'onduleur (adaptés au fonctionnement sur batterie)

Paramètres de sortie hors réseau : tension 230 V AC ± 2 %, fréquence 50 Hz ± 0,1 Hz, coordonnée avec la tension de décharge de la batterie pour garantir une alimentation stable pour les charges.

Protection anti-îlotage : Anti-îlotage actif activé avec un temps de détection inférieur à 0,1 s, conforme à la norme européenne EN50549 pour éviter le fonctionnement en îlotage de l'onduleur en cas de défauts du réseau.

Limitation de puissance : réglez la puissance de charge et de décharge de l'onduleur en fonction de la capacité de la batterie. Pour une seule unité SE-F16-C, la puissance de charge et de décharge de l'onduleur doit être limitée à 8 kW pour éviter une surcharge de la batterie.

(3) Mise en service principale et test conjoint

Test de synergie de charge et de décharge : vérifiez la logique de commutation de trois méthodes de charge (PV, réseau, générateur) et la décharge de la batterie pour garantir l'absence de brouillage ou de fluctuation de tension.

Test de verrouillage des défauts : simulez la surchauffe/surtension de la batterie pour vérifier si l'onduleur arrête immédiatement de charger et de décharger ; simulez les défauts de l'onduleur pour vérifier si le BMS de la batterie coupe immédiatement la sortie.

Off-grid switching test: Manually disconnect the grid to verify that the SG05LP3 switches to off-grid mode in less than 10ms, with seamless battery power supply and no power outage for loads.

4. Avantages des applications de scénario : Adaptable à des conditions de travail complexes et à haute puissance avec une rentabilité élevée

La combinaison du SG05LP3 (refroidissement par ventilateur sur toute la plage de puissance) et du SE-F16-C (large plage de température et haute capacité) présente des avantages significatifs par rapport à d'autres combinaisons dans des scénarios complexes tels qu'une puissance élevée, une température élevée, un réseau faible et une charge élevée, particulièrement adapté au sud de l'Europe (Espagne, Italie), aux zones insulaires (Îles Canaries, Açores) et à d'autres régions d'Europe :

4.1 Forte adaptabilité aux conditions de travail à haute température

Tous les modèles SG05LP3 adoptent des ventilateurs externes à vitesse variable et à température contrôlée avec une efficacité de dissipation thermique élevée et aucun déclassement de puissance dans des conditions de température élevée ; le SE-F16-C utilise un refroidissement liquide pour ses cellules et peut fonctionner de manière stable à une température élevée de 55 ℃. La combinaison peut s’adapter aux températures élevées du sud de l’Europe en été.

Par rapport aux onduleurs à refroidissement naturel, cette combinaison offre un contrôle de température plus stable et aucun risque de protection contre l'arrêt pendant une sortie continue de haute puissance (par exemple, 10 à 12 kW à pleine charge).

4.2 Rentabilité élevée pour les projets triphasés de grande puissance

Le SG05LP3 est une plateforme mature de Deye ’ s Onduleurs triphasés basse tension de 3 à 12 kW avec une part de marché élevée, un approvisionnement facile en pièces de rechange, un fonctionnement familier pour les techniciens et de faibles coûts de maintenance ultérieure.

Le SE-F16-C prend en charge l'extension parallèle sans outil ; pour les projets de forte puissance, la capacité peut être augmentée en ajoutant des batteries sans remplacer l'onduleur, réduisant ainsi les coûts d'expansion du projet.

4.3 Adaptabilité aux scénarios de réseau faible/instable

Le SG05LP3 dispose d'une large plage d'entrée de tension de réseau et peut fonctionner de manière stable lorsque la tension du réseau fluctue de ± 15 %, ce qui convient aux zones rurales et insulaires dotées de réseaux faibles en Europe.

La batterie et l'onduleur fonctionnent ensemble pour lisser les fluctuations de tension du réseau ; Lorsque la tension du réseau est trop basse/trop élevée, il passe automatiquement à l'alimentation par batterie pour assurer un fonctionnement stable des charges.

4.4 Adaptabilité aux scénarios commerciaux légers/charges lourdes

La combinaison de 10-12 kW SG05LP3 et de 4 unités SE-F16-C (64 kWh) permet de répondre à la forte demande électrique de plus de 30 kWh par jour pour les petits commerces et bureaux, avec un taux d'autoconsommation supérieur à 90 %.

Le SG05LP3 prend en charge la connexion transparente du générateur ; Lorsque la puissance photovoltaïque est insuffisante et que le niveau de la batterie est faible, le générateur peut démarrer automatiquement pour le chargement, ce qui convient aux scénarios commerciaux sans réseau ou avec une alimentation électrique instable.

5. Comparaison de scénarios avec la combinaison SG06LP3 SE-F16-C

Comme combinaisons de Deye ’ Dans le système basse tension 48 V du système, les principales différences entre SG05LP3 SE-F16-C et SG06LP3 SE-F16-C résident dans la couverture électrique et l'adaptation du scénario, et l'option optimale peut être sélectionnée en fonction des exigences du projet :

6. Résumé de la valeur technique de base

La combinaison Deye SE-F16-C SG05LP3 est une solution de haute fiabilité pour les projets européens de stockage d'énergie photovoltaïque triphasé basse tension de 3 à 12 kW, dont la valeur fondamentale se reflète dans les aspects suivants :

Compatibilité approfondie de la même plate-forme : connexion CANBus directe du système basse tension 48 V, aucun problème de compatibilité, installation et mise en service simples. 2 techniciens peuvent terminer l'installation et la mise en service de projets de haute puissance en 1 à 2 jours.

Forte adaptabilité aux conditions de travail complexes : conception à large plage de température de refroidissement par ventilateur, adaptable aux températures élevées, au réseau faible, aux charges lourdes et à d'autres scénarios, répondant aux exigences du projet de différentes régions d'Europe.

Rentabilité et évolutivité exceptionnelles : la plate-forme mature présente de faibles coûts de maintenance ; la batterie prend en charge une connexion parallèle sans outil et le projet peut être étendu à la demande sans remplacement global de l'équipement.

Conformité et sécurité intégrées : les deux produits ont passé les principales certifications européennes, avec des fonctions de double protection verrouillées et un arrêt rapide en cas de panne pour garantir la sécurité du système et des personnes.

Avec les caractéristiques d'une technologie mature, d'une adaptation flexible et d'une fiabilité élevée, cette combinaison est devenue un choix courant pour les projets de stockage d'énergie photovoltaïque résidentiels et commerciaux légers de moyenne et haute puissance en Europe, particulièrement adapté aux scénarios ayant des exigences élevées en matière de puissance, de stabilité et d'évolutivité.
