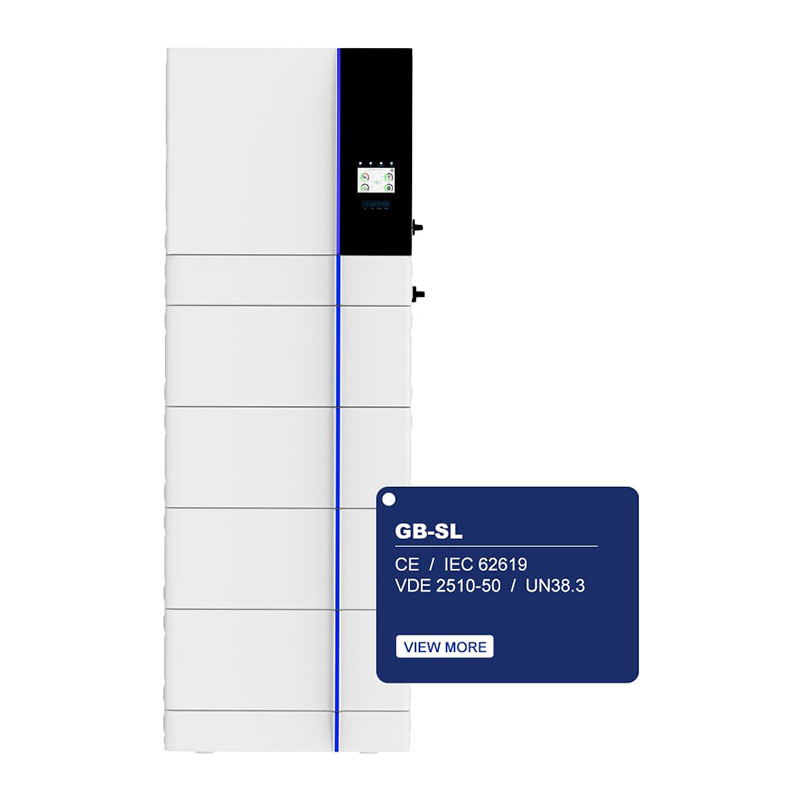

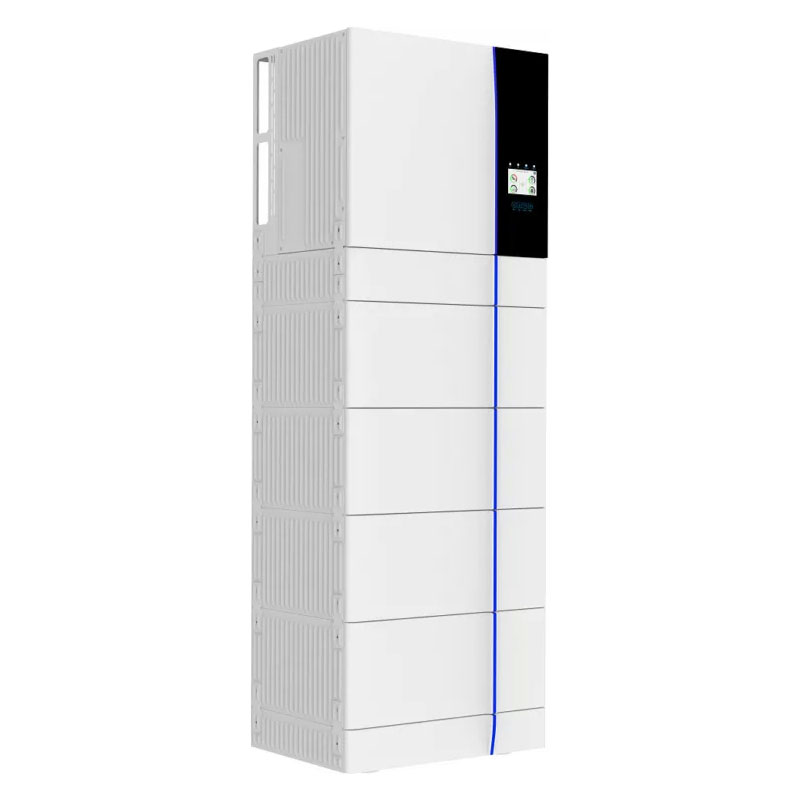

Deye GB-S8K-UE invertisseur solaire HV Solar Hy-in-One Fournisseurs, Entreprise

Modèle	GB-S5K-UE	GB-S6K-UE	GB-S8K-UE	GB-S10K-UE	GB-S12K-UE	GB-S15K-UE	GB-S20K-UE
Données d'entrée de batterie
Type de batterie	Li-ion
Plage de tension de la batterie (V)	160 ~ 700
Max. Facturer le courant (a)	30		37
Max. Le courant de décharge (a)	30		37
Nombre d'entrée de batterie	1
Stratégie de charge pour la batterie Li-ion	Auto-adaption au BMS
Données d'entrée de chaîne PV
Max. Power d'entrée CC (W)	6500	7800	10400	13000	15600	19500	26000
Max. Tension d'entrée CC (V)	1000
Tension de démarrage (v)	150
Gamme MPPT (V)	150-850
Plage de tension CC à charge complète (V)	195-850	195-850	260-850	325-850	340-850	420-850	500-850
Tension d'entrée CC notée (V)	600
Courant d'entrée PV (A)	20 20				26 20		26 26
Max. PV ISC (A)	30 30				39 30		39 39
Non des trackers MPP	2
N ° de chaînes par tracker MPP	1 1				2 1		2 2
Données de sortie AC
Sortie AC et puissance AL (W) nominale	5000	6000	8000	10000	12000	15000	20000
Max. Puissance de sortie CA (W)	5500	6600	8800	11000	13200	16500	22000
Courant nominal de sortie AC (A)	7.6 / 7.3	9.1 / 8.7	12.2 / 11.6	15.2 / 14.5	18.2 / 17.4	22.8 / 21.8	30.4 / 29
Courant de sortie max.ac (hors réseau) (a)	8.4 / 8	10/9.6	13.4 / 12.8	16.7/16	20/19.2	25/24	33.4 / 31.9
Max. Courant de sortie en trois phases (a)	13	13	18	22	25	30	35
Max. AC continu passe par (a)	40				80
PIET POWER (GRID OFF)	1,5 temps de puissance nominale, 10 s
Entrée du générateur / charge intelligente / AC Couple Current (A)	7.6 / 40 / 7.6	9.1 / 40/9.1	12.2 / 40/12.2	15.2 / 40/15.2	18.2 / 80/18.2	22.8 / 80 / 22.8	30.4 / 80/30.4
Facteur de puissance	0,8 conduisant à 0,8 retard
Fréquence de sortie et tension	50 / 60Hz; 3L / N / PE 220/380, 230 / 400VAC
Type de grille	Triphasé
Courant d'injection CC (MA)	<0,5% LN
Efficacité
Max. Efficacité	97,60%
Efficacité euro	97%
Efficacité MPPT	99,90%
Protection
Intégré	Protection de la foudre d'entrée PV, protection anti-îlot, Protection de polarité inverse d'entrée de chaîne PV, détection des résistances à l'isolation, unité de surveillance du courant résiduel, sortie sur la protection du courant, protection court-circuitée, protection contre les surtensions, Interruption du circuit de défaut d'arc (AFCI en option)
Protection de surtension de sortie	DC TYPE II / AC TYPE III
Certifications et normes	CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98,
Réglementation de la grille	VDE 0126-1-1, RD 1699, C10-11
Sécurité EMC / Standard	IEC / EN 61000-6-1 / 2/3/4, IEC / EN 62109-1, IEC / EN 62109-2
Données générales
Plage de températures de fonctionnement (° C)	40 ~ 60 ° C,> 45 ° C
Refroidissement	Refroidissement gratuit		Refroidissement intelligent
Communication avec BMS	PEUT
Garantie	5 ans

Modèle		GB-LM4.0
Données du système de batterie
Chimie cellulaire		Lifepo4
Énergie du module (kWh)		4.09
Module tension nominale (v)		102.4
Capacité du module (AH)		40
Module de batterie Qté en série. (Facultatif)		2	3	4	5	6
Tension nominale du système (V)		204.8	307.2	409.6	512	614.4
Tension de fonctionnement du système (V)		179.2 ~ 691.2 \|
Énergie du système (kWh)		8.18	12.27	16.36	20.45	24.54
Énergie utilisable du système (kWh) ¹		7.36	11.04	14.72	18.4	22.08
Charge / 2 courant de décharge (a)	recommander	20
	max	40
	culminer	50 @ 2min
Température de travail (° C)		Charge: -20 ~ 55 / décharge: -20 ~ 60
Port de communication		CAN2.0 / RS485
Gestion thermique		Refroidissement naturel
Recommander la profondeur de la décharge		90%
Vie de vélo		25 ± 2 ℃ ， 0,5c / 0,5c, 70% EOL≥6000
3 Garantie		10 ans
Certification		CE / IEC 62619 / VDE 2510-50 / UN38.3
Autres données
Humidité		5 ~ 85% Rh
Altitude (M)		<2000
Évaluation IP de l'enceinte		IP65
Bruit (db)		<55
Température de stockage (° C)		0 ~ 35
Dimension (w / d / h, mm)		540 * 385 * 1100	540 * 385 * 1320	540 * 385 * 1540	540 * 385 * 1760	540 * 385 * 1980
Poids approximatif (kg)		137	176	215	254	293
Emplacement d'installation		Monture au sol

1 énergie utilisable DC, conditions de test: 90% DoD, charge et décharge de 0,2c à 25 ° C. L'énergie utilisable du système peut varier en raison des paramètres de configuration du système.
2 Le courant est affecté par la température et le SOC.
3 La garantie est due à la première de la période de garantie ou de la puissance du cycle de vie.

Composants système

GB-S5K / 6K / 8K / 10K / 12K / 15K / 20K-UE	Onduleur hybride
Dimension (w / d / h)	540 * 385 * 450 mm
Poids approximatif	39,8 kg

GB-LB	Boîte de commande de grappe de batterie haute tension
Tension de fonctionnement	120 ~ 750VDC
Courant des frais / décharges nominaux	40a
Courant maximum / décharge	50A
Plage de température de fonctionnement	-20 ~ 65 ° C
Protection entrant	IP65
Dimension (w / d / h)	540 * 385 * 110 mm
Poids approximatif	12 kg

GB-LM4.0	Module de batterie de 4,09 kWh
Type de batterie	Lifepo4 (LFP)
Tension nominale	102.4vdc
Capacité nominale	40h
Énergie nominale	4,09kwh
Max. Courant de charge / décharge	40a
Courant de charge de pointe / décharge	50A
Température de charge	0 ~ 55 ° C
Température de décharge	-20 ° C ~ 55 ° C
Température de stockage	0c ~ 35 ° C
Protection entrant	IP65
Dimension (w / d / h)	540 * 385 * 220 mm
Poids approximatif	39 kg
