Qu'est-ce qu'un onduleur raccordé au réseau ?

Les panneaux solaires produisent de l'électricité en courant continu (CC), mais votre maison, votre bureau et le réseau électrique public fonctionnent tous au courant alternatif (AC). Un onduleur connecté au réseau comble cet écart. Il convertit la sortie CC de votre panneau solaire en alimentation CA compatible avec le réseau, synchronise cette sortie avec la tension et la fréquence du service public et gère le flux d'électricité entre votre système et le réseau.

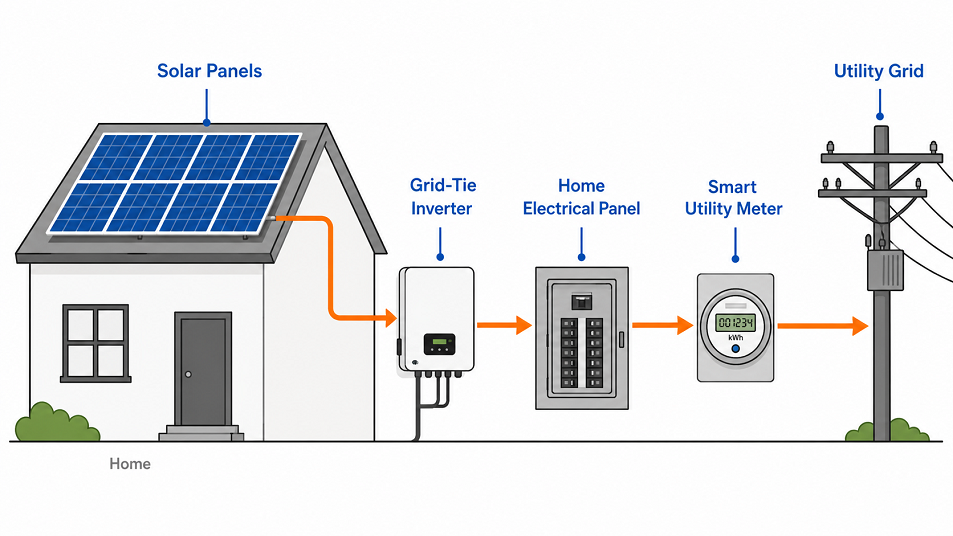

Une installation solaire typique sur réseau se compose de trois éléments principaux : le générateur photovoltaïque qui capte la lumière du soleil, le onduleurs reliés au réseau pour les systèmes solaires résidentiels et commerciaux qui convertissent et gèrent l'énergie, et un compteur intelligent bidirectionnel qui enregistre exactement la quantité d'énergie que vous tirez du réseau et la quantité que vous exportez en retour. Contrairement aux systèmes hors réseau, qui s'appuient sur des parcs de batteries pour fonctionner de manière indépendante, une configuration connectée au réseau utilise le réseau public comme tampon : il en puise lorsque la production solaire est insuffisante et réinjecte l'excédent d'énergie lorsque la production dépasse la demande.

Cette architecture fait des systèmes reliés au réseau le type d'installation solaire le plus rentable et le plus largement déployé, en particulier dans les zones urbaines et suburbaines disposant d'un accès stable au réseau. Il n’est pas nécessaire de recourir à un stockage coûteux sur batterie pour maintenir une alimentation continue, et la rentabilité s’améliore encore grâce à des programmes de facturation nette qui créditent les utilisateurs pour l’électricité qu’ils restituent au réseau.

Comment fonctionne un onduleur raccordé au réseau

Panneaux photovoltaïques à haut rendement produire de l'électricité CC dont la tension et le courant varient continuellement en fonction de l'intensité de la lumière solaire, de la température et de l'ombrage. La première tâche de l'onduleur est de conditionner cette entrée fluctuante en quelque chose de stable et utilisable. En interne, un étage d'entrée filtre le courant continu brut, un pont inverseur utilise des transistors de commutation à grande vitesse (généralement des IGBT) pour simuler une forme d'onde CA, et un filtre de sortie lisse le résultat en une onde sinusoïdale propre qui correspond aux normes du réseau.

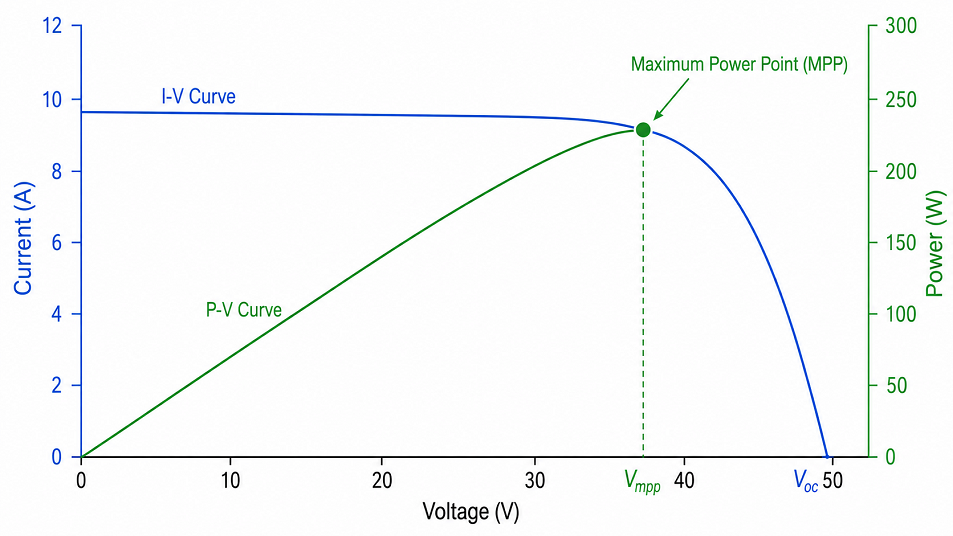

Parallèlement à ce processus de conversion, le suivi du point de puissance maximum (MPPT) est exécuté en parallèle. Les panneaux solaires ne fonctionnent pas à une puissance fixe : leur courbe de puissance change en fonction des conditions, et il existe toujours une combinaison tension-courant spécifique qui produit la puissance la plus élevée possible. Les algorithmes MPPT échantillonnent en permanence le réseau de panneaux et ajustent le point de fonctionnement de l'onduleur pour rester à ce pic. En pratique, un système MPPT bien mis en œuvre peut récupérer plusieurs points de pourcentage d'énergie qui seraient autrement perdus en raison de conditions de panneaux sous-optimales, en particulier dans les systèmes avec ombrage partiel ou orientations de panneaux mixtes.

La troisième fonction, la plus critique pour la sécurité, est la synchronisation du réseau. Avant que l'onduleur n'exporte un seul watt, il doit se caler sur la tension, la fréquence et la phase du réseau. Toute inadéquation créerait des interférences ou, dans le pire des cas, endommagerait l'équipement. Les onduleurs modernes parviennent à ce verrouillage quelques secondes après le démarrage et surveillent en permanence les paramètres du réseau. Si le réseau tombe en panne – en raison d'un défaut, de travaux de maintenance ou d'une panne – l'onduleur détecte la perte et coupe immédiatement sa production. Ceci protection anti-îlotage empêche le système de mettre accidentellement sous tension des lignes que les travailleurs des services publics supposent être hors tension, et il s'agit d'une fonctionnalité obligatoire dans le cadre de toutes les principales normes d'interconnexion de réseau dans le monde.

Tapezs d'onduleurs raccordés au réseau

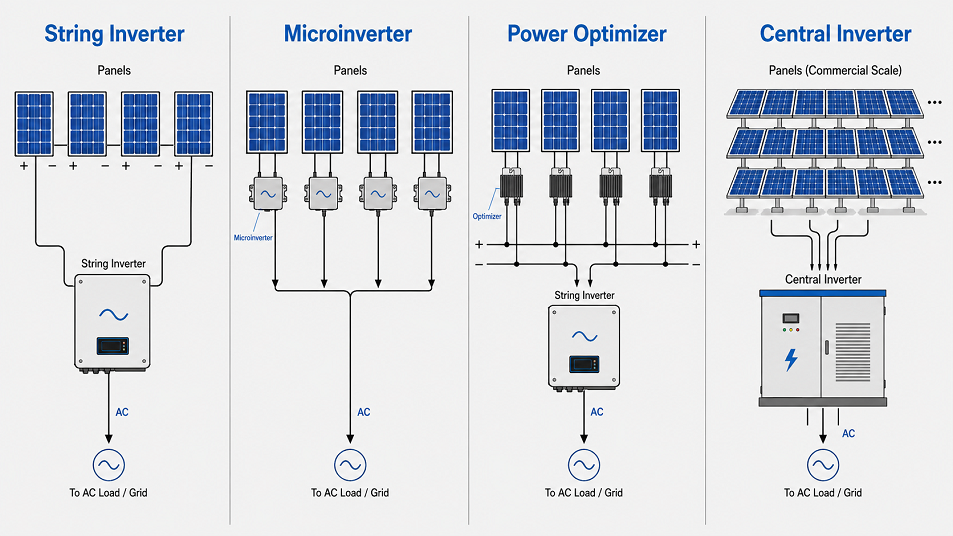

Tous les onduleurs raccordés au réseau ne partagent pas la même architecture. La bonne topologie dépend de la taille de votre système, de la disposition du toit, des conditions d'ombrage et du budget. Les quatre types principaux font chacun des compromis différents entre coût, performances et flexibilité.

Pour la plupart des installations résidentielles en Europe, les onduleurs string restent le choix par défaut : il s'agit d'une technologie mature, simple à installer et bien prise en charge. Micro-onduleurs pour une optimisation au niveau du panneau sont de plus en plus populaires pour les maisons dotées de lucarnes, de cheminées ou de toits à plusieurs pentes où l'ombrage est inévitable. Les optimiseurs de puissance occupent un juste milieu : ils offrent des performances MPPT au niveau du panneau à un coût total inférieur à celui d'un système de micro-onduleur complet, tout en gardant le matériel de conversion principal centralisé.

Spécifications et fonctionnalités clés à comparer

Les fiches techniques des onduleurs peuvent être denses, mais une poignée de spécifications déterminent l'essentiel de la prise de décision des acheteurs résidentiels et commerciaux.

Efficacité est le pourcentage de puissance d’entrée CC convertie avec succès en sortie CA utilisable. La plupart des onduleurs raccordés au réseau de qualité atteignent un rendement maximal compris entre 97 % et 98,5 %. Un point de référence plus utile est le chiffre d’efficacité pondéré – soit l’efficacité européenne (η_EU) ou l’efficacité CEC utilisée en Californie – car ceux-ci tiennent compte des variations réelles du niveau de production plutôt que de rapporter uniquement le pic du meilleur des cas. Une différence d'efficacité de 0,5 % sur un système de 10 kW se traduit par un impact mesurable sur le rendement annuel.

Le nombre de canaux MPPT est plus important que de nombreux acheteurs ne le pensent. Un onduleur MPPT unique traite l'ensemble du réseau comme une seule unité électrique, de sorte que l'ombrage ou la saleté sur une chaîne affectent tout. Les onduleurs dotés de deux entrées MPPT indépendantes ou plus permettent d'optimiser séparément différentes sections de toit (ou chaînes avec différents nombres de panneaux). Pour toute installation comportant plus d’une face de toit, le multi-MPPT est fortement recommandé.

L'indice IP et la plage de température de fonctionnement déterminent si un onduleur peut être monté à l'extérieur. Les unités classées IP65 sont étanches à la poussière et aux jets d'eau et conviennent au montage mural exposé. Les unités IP20 ou IP21 doivent être protégées des éléments. Dans le climat européen, où les températures peuvent osciller entre −20 °C en hiver et 60 °C sur un mur exposé au sud en été, confirmez la plage de fonctionnement à pleine puissance de l'onduleur avant de la spécifier.

Les interfaces de communication — Wi-Fi, Ethernet, RS485 ou Modbus — déterminent la manière dont l'onduleur s'intègre aux plates-formes de surveillance et aux systèmes de gestion de l'énergie des bâtiments. Pour les utilisateurs résidentiels, une surveillance basée sur le cloud via une application pour smartphone est généralement suffisante. Pour les opérateurs commerciaux, la connectivité RS485 ou Modbus permet l'intégration avec les systèmes SCADA sur site et l'alerte automatique des pannes.

Avantages financiers et environnementaux

L’avantage financier le plus direct d’un système solaire connecté au réseau est la réduction de l’électricité achetée auprès du service public. Pendant la journée, la production solaire compense la consommation en temps réel. Tout excédent est acheminé vers le réseau, et la plupart des pays européens disposent d’une forme de compensation pour cette exportation – soit un tarif de rachat fixe, un accord de facturation nette ou une incitation à l’autoconsommation.

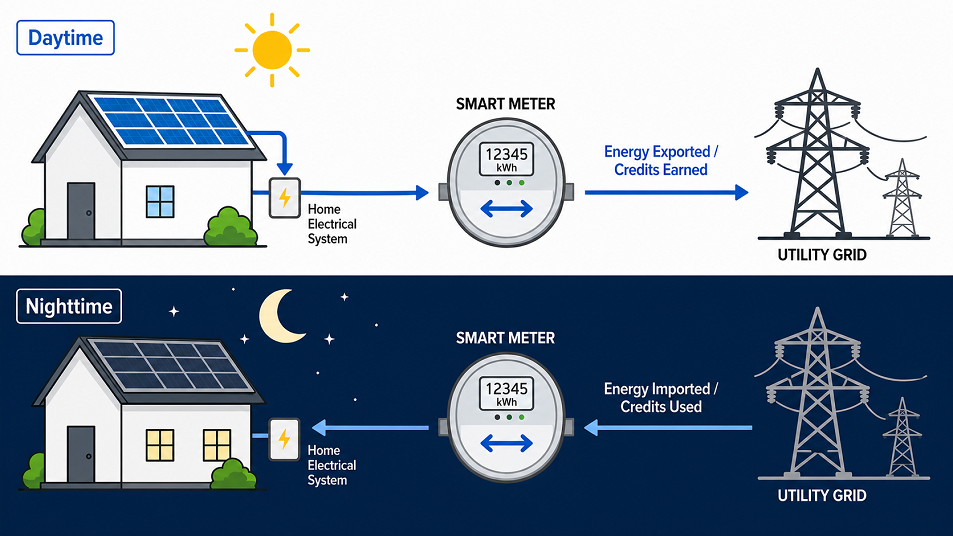

Dans le cadre d'un système de facturation nette typique, votre compteur intelligent enregistre à la fois l'énergie que vous consommez du réseau et l'énergie que vous exportez. Au moment de la facturation, le montant exporté est crédité sur votre consommation, réduisant ainsi le volume net que vous payez. Les compteurs intelligents bidirectionnels modernes gèrent cette comptabilité automatiquement et avec précision, contrairement aux anciens compteurs analogiques à disque tournant qu'ils ont remplacés. Les mois où la production solaire est élevée et la demande des ménages modérée, il est possible de réduire la facture d’électricité du réseau à un niveau proche de zéro.

Le cas environnemental est simple. Chaque kilowattheure généré par un système solaire connecté au réseau déplace un kilowattheure qui aurait autrement été produit par la production thermique – charbon, gaz ou pétrole – sur le réseau. Sur une durée de vie du système de 25 ans, une installation résidentielle typique de 8 kW en Europe centrale compensera environ 150 à 200 tonnes de CO₂, en fonction de l'intensité carbone du réseau local. Pour les entreprises ayant des obligations de reporting en matière de développement durable, l’énergie solaire connectée au réseau offre des réductions mesurables et vérifiables des émissions de portée 2.

La stabilité des coûts énergétiques est un avantage secondaire mais de plus en plus apprécié. Les tarifs de l’électricité en Europe ont été très volatils ces dernières années. Une installation solaire avec un onduleur connecté au réseau verrouille une partie de votre approvisionnement énergétique à un coût marginal proche de zéro, offrant ainsi un certain degré d’isolation contre les futures augmentations tarifaires. Pour les utilisateurs qui souhaitent étendre davantage cette protection, la transition vers un onduleur hybride avec stockage sur batterie est une prochaine étape logique – et de nombreux onduleurs string sur le marché aujourd'hui sont conçus pour accepter un stockage supplémentaire sans nécessiter un remplacement complet du système.

Installations résidentielles ou commerciales

Les onduleurs raccordés au réseau desservent les deux marchés, mais les exigences divergent considérablement une fois que l'on dépasse la fonction de conversion de base.

Les systèmes résidentiels en Europe vont généralement de 3 kW à 20 kW, couverts par un ou un petit nombre d'onduleurs string monophasés ou triphasés. Le dimensionnement est généralement simple : faites correspondre la sortie CA nominale de l'onduleur à 80 à 110 % de la puissance de crête CC du module. Un léger sous-dimensionnement – ​​connu sous le nom de surdimensionnement CC – est une pratique courante car les panneaux solaires produisent rarement leur puissance de pointe nominale simultanément, et il améliore l'efficacité de l'onduleur aux charges partielles qui dominent la majeure partie de la journée. Si une expansion future est prévue, choisissez un onduleur avec une marge dans son entrée CC, ou concevez le système de manière à pouvoir ajouter une deuxième unité en parallèle. Notre kits photovoltaïques résidentiels pour installations domestiques sont pré-adaptés à la capacité de l'onduleur pour simplifier cette décision.

Les installations commerciales introduisent une complexité supplémentaire. Les systèmes supérieurs à 100 kW nécessitent généralement des onduleurs centraux triphasés, des accords formels de connexion au réseau avec le gestionnaire du réseau de distribution (GRD) et une approbation technique sur les paramètres du relais de protection. Les exigences en matière de surveillance sont également plus exigeantes : les gestionnaires d'installations ont généralement besoin de tableaux de bord en temps réel, de notifications de pannes automatisées et de données de rendement historiques pour les rapports de performances. Les plates-formes de surveillance avancées peuvent intégrer les données de production solaire aux systèmes de gestion de l'énergie des bâtiments, permettant ainsi des stratégies de transfert de charge automatisées qui augmentent la proportion d'électricité solaire autoconsommée et réduisent davantage les coûts d'importation du réseau.

Les deux segments bénéficient des mêmes facteurs financiers de base – factures d’électricité réduites, revenus d’exportation et éligibilité potentielle aux tarifs verts ou aux certificats de durabilité – mais le calendrier de retour sur investissement et l’architecture d’onduleur appropriée diffèrent suffisamment pour que les projets résidentiels et commerciaux doivent être spécifiés séparément.

Installation, maintenance et dépannage

L'installation de l'onduleur raccordé au réseau implique des connexions CA sous tension et un processus formel de notification ou d'approbation auprès du gestionnaire du réseau de distribution local. Dans la plupart des pays européens, ces travaux doivent être effectués par un électricien certifié ou un installateur solaire agréé. L'installation par soi-même est techniquement réalisable dans certaines juridictions, mais annule généralement la garantie du fabricant, peut ne pas répondre aux exigences de l'assureur et, dans certains marchés, n'est tout simplement pas autorisée sans l'approbation du GRD soumise par un professionnel qualifié.

L’entretien quotidien est minime par rapport à la plupart des équipements électriques. Une inspection visuelle périodique – vérifiant la corrosion, les bruits inhabituels des ventilateurs de refroidissement et confirmant que les dégagements de ventilation autour de l'unité sont maintenus – est suffisante pour la plupart des installations. Les mises à jour du micrologiciel publiées par le fabricant doivent être appliquées lorsqu'elles sont disponibles, car elles concernent souvent les mises à jour de conformité au code réseau et les améliorations de l'algorithme MPPT. Les données de surveillance constituent le système d'alerte précoce le plus fiable : une baisse soutenue du rendement spécifique (kWh par kWc) par rapport à la référence saisonnière est généralement le premier signe d'un défaut en développement, que ce soit dans l'onduleur, le câblage ou les panneaux eux-mêmes.

Conditions de panne courantes et leurs causes probables : un onduleur qui ne démarre pas le matin malgré la lumière du soleil indique généralement une tension de réseau ou une valeur de fréquence en dehors de la fenêtre d'acceptation de l'onduleur ; vérifiez si l'alimentation d'un voisin est également affectée avant de supposer un défaut matériel. Les déclenchements répétés sur tension du côté CA sont courants dans les zones à forte pénétration solaire sur un réseau faible et peuvent nécessiter un ajustement des paramètres de puissance réactive de l'onduleur ou de la courbe de réponse en tension en consultation avec le GRD. Les interruptions de communication affectant la surveillance à distance sont généralement un problème de configuration Wi-Fi ou réseau plutôt qu'un défaut matériel, et sont résolues en vérifiant les paramètres du routeur ou en passant à une connexion Ethernet filaire.

Normes de sécurité et conformité

Les onduleurs raccordés au réseau fonctionnent à l'intersection des systèmes solaires privés et du réseau électrique public, c'est pourquoi ils sont soumis à certaines des normes les plus rigoureusement testées en matière d'électronique de puissance. La conformité n'est pas facultative : les services publics refuseront une demande de connexion au réseau pour tout onduleur qui ne peut pas démontrer sa conformité aux normes applicables, et les polices d'assurance pour les installations solaires l'exigent généralement également.

Pour les marchés nord-américains , les deux exigences fondamentales sont UL 1741 et IEEE 1547. UL 1741 est une norme de sécurité des produits couvrant la conception électrique, mécanique et thermique des onduleurs, convertisseurs et contrôleurs de charge utilisés dans la production distribuée. Il impose des tests de protection anti-îlotage, une protection contre les surintensités et une détection des défauts à la terre. IEEE 1547 définit les exigences d'interconnexion et d'interopérabilité au niveau du système – définissant la manière dont l'onduleur doit réagir aux écarts de tension et de fréquence sur le réseau et spécifiant les protocoles de communication qui permettent aux opérateurs de services publics de surveiller et, si nécessaire, de réduire les actifs de production distribuée.

Pour les marchés européens , le cadre équivalent est construit autour des normes CEI 62116 et EN 50549. La CEI 62116 est la procédure de test internationale pour les mesures de prévention anti-îlotage dans les onduleurs photovoltaïques interactifs avec les services publics. Il définit le pire scénario de test (une charge résonante équilibrée conçue pour soutenir un îlot) et exige que l'onduleur détecte la condition et se déconnecte dans les deux secondes. La norme EN 50549 (parties 1 et 2) couvre les exigences plus larges pour les générateurs connectés aux réseaux de distribution publics basse et moyenne tension, y compris les courbes de réponse en tension et en fréquence, la capacité de puissance réactive et les paramètres des relais de protection d'interface. En Allemagne spécifiquement, la norme VDE-AR-N 4105 s'applique aux connexions basse tension et ajoute des exigences nationales en plus de la référence européenne. Les onduleurs vendus en Europe doivent porter des déclarations de conformité pour les parties pertinentes de ces normes, et les installateurs doivent vérifier que le modèle spécifique figure sur la liste des équipements approuvés par le GRD avant de s'engager dans une conception.

Le point pratique à retenir pour les acheteurs : confirmez toujours que l'onduleur que vous spécifiez possède les certifications requises dans votre pays, et pas seulement un marquage CE général. Le marquage CE sur un onduleur solaire confirme que le fabricant a auto-déclaré sa conformité - il ne confirme pas en soi que l'unité a été testée indépendamment selon la norme CEI 62116 ou EN 50549. Recherchez les rapports de tests tiers de laboratoires accrédités en cas de doute, ou consultez le Documentation de la norme de test anti-îlotage CEI 62116 sur IEEE Xplore pour les spécifications techniques complètes.

Foire aux questions

Un onduleur raccordé au réseau peut-il fonctionner pendant une panne de courant ?

Non, pas sans matériel supplémentaire. Un onduleur standard connecté au réseau est tenu par la loi de s'arrêter lorsqu'il détecte que le réseau a perdu de l'énergie. Cet arrêt anti-îlotage protège les travailleurs des services publics des lignes sous tension. Si l’alimentation de secours pendant les pannes est une priorité, vous aurez besoin soit d’un onduleur hybride avec un système de batterie, soit d’un circuit de secours hors réseau séparé. De nombreux onduleurs string modernes sont conçus avec une voie de mise à niveau hybride, il vaut donc la peine d'en tenir compte dès la phase de conception, même si vous n'ajoutez pas de stockage immédiatement.

Combien de temps dure un onduleur raccordé au réseau ?

La plupart des fabricants garantissent les onduleurs string pendant 10 à 12 ans, avec des options de garantie étendue disponibles jusqu'à 20 ans. La durée de vie réelle dépasse souvent la période de garantie : 15 à 20 ans est une attente réaliste pour une unité de qualité installée dans un endroit bien ventilé. Les micro-onduleurs bénéficient généralement d'une garantie de 25 ans, correspondant à la durée de vie prévue des panneaux qu'ils desservent. Les principaux composants d'usure des onduleurs string sont les condensateurs électrolytiques et les ventilateurs de refroidissement ; les remplacer tous les 10 à 12 ans est un moyen rentable de prolonger la durée de vie.

De quelle taille d'onduleur ai-je besoin pour un système résidentiel ?

Un point de départ pratique consiste à faire correspondre la sortie CA nominale de l'onduleur à environ 80 à 110 % de la puissance de crête CC de votre réseau. Un réseau de panneaux de 10 kWc est généralement associé à un onduleur de 9 à 10 kW. Un léger sous-dimensionnement de l'onduleur (surdimensionnement CC) est courant car les panneaux fonctionnent rarement simultanément à leur pointe nominale, et cela améliore l'efficacité dans les conditions de charge partielle qui dominent la majeure partie de la journée de fonctionnement. Votre installateur solaire doit valider ce dimensionnement par rapport à l'orientation spécifique de votre toit, aux données d'irradiation locale et à tout facteur d'ombrage.

Un onduleur raccordé au réseau est-il la même chose qu'un onduleur hybride ?

Non. Un onduleur connecté au réseau connecte votre panneau solaire au réseau et n’inclut pas la gestion de la batterie. Un onduleur hybride ajoute une interface de batterie couplée en courant continu, permettant au système de stocker le surplus d'énergie solaire pour une utilisation la nuit ou pendant les pannes. Les onduleurs hybrides sont plus chers et légèrement plus complexes à installer, mais ils offrent une plus grande indépendance énergétique et une plus grande résilience. Si vous ne savez pas ce qui convient à votre situation, commencer par un système uniquement relié au réseau et mettre à niveau ultérieurement est une voie viable, à condition que l'onduleur d'origine soit conçu pour accepter un module supplémentaire de batterie.

Quelles certifications dois-je rechercher lors de l’achat d’un onduleur raccordé au réseau en Europe ?

Au minimum, recherchez la conformité à la norme CEI 62116 (procédure de test anti-îlotage), à ​​la norme EN 50549-1 (exigences de connexion basse tension) et au code réseau national en vigueur dans votre pays : VDE-AR-N 4105 en Allemagne, G98/G99 au Royaume-Uni ou l'équivalent. Les rapports de tests tiers d'un laboratoire accrédité offrent une assurance plus solide que l'auto-déclaration d'un fabricant. Votre GRD peut également tenir à jour une liste d'équipements approuvés ; vérifier cela avant de finaliser une spécification de produit évite les retards au stade de l’approbation du raccordement au réseau.

Comment puis-je surveiller les performances de mon onduleur raccordé au réseau ?

La plupart des onduleurs modernes incluent une surveillance intégrée via Wi-Fi ou Ethernet, avec des données accessibles via une application du fabricant ou un portail Web. Les mesures clés à suivre sont le rendement énergétique quotidien et mensuel (kWh), la puissance de sortie maximale et le rendement spécifique (kWh par kWc installé) par rapport aux données d'irradiation locale. Une baisse soutenue du rendement spécifique – plutôt que de la production absolue, qui varie naturellement selon les saisons – est l’indicateur le plus fiable d’un problème systémique. Pour les installations commerciales, la connectivité RS485 ou Modbus permet l'intégration avec des plateformes de gestion de l'énergie tierces pour une analyse plus avancée et des rapports automatisés.
