2025-06-23À mesure que les systèmes de stockage d'énergie photovoltaïque résidentiels (PV) deviennent de plus en plus courants, la sécurité incendie apparaît comme une préoccupation critique, en particulier pendant les urgences. Un scénario spécifique et dangereux peut survenir lorsqu'un incendie de maison se produit, et le disjoncteur principal est fermé par les pompiers. Même si la maison est déconnectée du réseau, un risque caché demeure: l'onduleur peut continuer à fonctionner en mode hors réseau, fournissant de l'énergie aux charges via des batteries et des panneaux solaires. Cette approvisionnement énergétique en cours peut constituer une menace de sécurité grave pour les premiers intervenants.
Le danger caché
Si les charges électriques sont connectées au port de "charge" de l'onduleur, alors même après la déconnexion du réseau principal, l'onduleur peut toujours alimenter les appareils par la batterie et l'énergie PV. Cette prestation de puissance continue crée un environnement dangereux pour les pompiers qui supposent que le système est entièrement désactivé.
En outre, il n'est pas réaliste de s'attendre à ce que chaque système soit installé à proximité du disjoncteur principal, ce qui signifie que l'arrêt manuel peut ne pas être possible lors d'une urgence d'incendie.
La solution de sécurité incendie
Un mécanisme d'arrêt fiable et automatisé est essentiel. L'objectif est de permettre l'arrêt automatique de l'onduleur déclenché par des systèmes de détection d'incendie, plutôt que de s'appuyer uniquement sur la déconnexion du réseau ou l'intervention manuelle.
Composants clés de la solution de sécurité
Côté PV: dispositifs d'arrêt rapide (RSDS)
Installez des périphériques d'arrêt rapides ou des optimisateurs qui prennent en charge les fonctionnalités d'arrêt au niveau du module PV.
Ceux-ci garantissent qu'une fois déclenchées, les modules PV cessent de générer une puissance CC haute tension, ce qui rend les zones sur le toit plus sûres pour les opérations de lutte contre les incendies.
Côté AC: intégration d'alarme incendie
Intégrez le système d'alarme incendie de la maison avec l'onduleur.
L'alarme incendie peut envoyer un signal de contact sec ou une entrée CC 12V à l'onduleur pour forcer un arrêt immédiat.
Comment fonctionne le système
Les onduleurs eux-mêmes ne sont pas capables de détecter le feu.
Cependant, les systèmes de détection d'incendie peuvent être configurés pour:
Envoyez une fermeture de contact à sec (par exemple, via la sortie du relais)
Ou fournir un signal CC 12V aux bornes désignées sur l'onduleur.
Une fois que l'onduleur reçoit le signal d'arrêt:
La sortie CA est arrêtée immédiatement.
L'alimentation aux charges connectées est coupée.
Le système entre dans un état sûr et fermé, protégeant les pompiers contre les chocs électriques accidentels ou le flash d'arc.

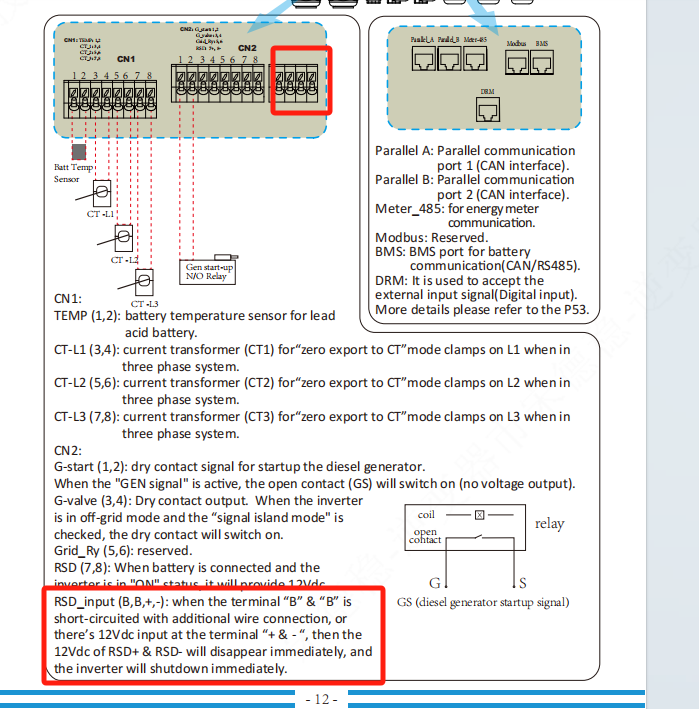

Implémentation de référence (basée sur l'image)
Selon la référence de l'image:
Utilisez les bornes «B» et «B-» (entrée RSD) pour l'arrêt.
Si une alarme incendie ou un autre short de circuit «B» et «B» ou applique un signal 12V sur «» et «-», l'onduleur s'arrête immédiatement.
Cette fonctionnalité garantit que 12V DC de RSD & RSD - disparaît, confirmant la désactivation du système.
À retenir
L'arrêt automatique de l'onduleur en réponse aux alarmes incendie est essentiel pour la sécurité du personnel d'urgence.
Pour minimiser le risque:
Mettre en œuvre des mécanismes d'arrêt rapide PV.
Intégrez les systèmes d'alarme incendie pour communiquer avec l'onduleur.
Assurez-vous que l'arrêt est déclenché automatiquement pendant les incendies, en distinguant cela des pannes de grille normales.
En intégrant ces protections, nous créons un environnement plus sûr pour les propriétaires et les intervenants d'urgence.
←
