Analyse pratique de l'onduleur Deye F55 (DC-Volt High-Fault)

Onduleur Deye F55 (CC - Voltss élevé - Défaut) Analyse pratique - Dépannage et résolution rapides des surtensions CC à partir d'un cas réel

Aperçu

F55 (DC - Volt Élevé Fault) est un code d’erreur de protection haute tension côté CC sur les onduleurs hybrides Deye. Cela est généralement dû à des incompatibilités de configuration du système et des conditions de fonctionnement plutôt qu’à une défaillance matérielle. Lorsqu'il est déclenché, l'onduleur coupe immédiatement l'entrée PV et arrête la production PV. Cet article analyse les causes principales et la logique de déclenchement du F55 à l'aide de trois captures d'écran réelles sur site, et propose une procédure standardisée et prête sur le terrain, depuis le traçage des données jusqu'à la correction sur site. Les lignes directrices s'appliquent à toute la gamme de logements simples résidentiels Deye. phase et trois phase basse onduleurs hybrides de tension et est destiné aux installateurs photovoltaïques et au personnel O&M.

1. Phénomène de défaut de cas - Verrouillage de l'anomalie principale à partir de trois captures d'écran

Dans ce cas, le système de stockage photovoltaïque résidentiel a cessé d’exporter à plusieurs reprises pendant les périodes diurnes de fort rayonnement. La surveillance à distance a déclenché des alarmes. Les trois sur - les captures d'écran du site forment une chaîne de preuves complète et montrent clairement le problème principal :

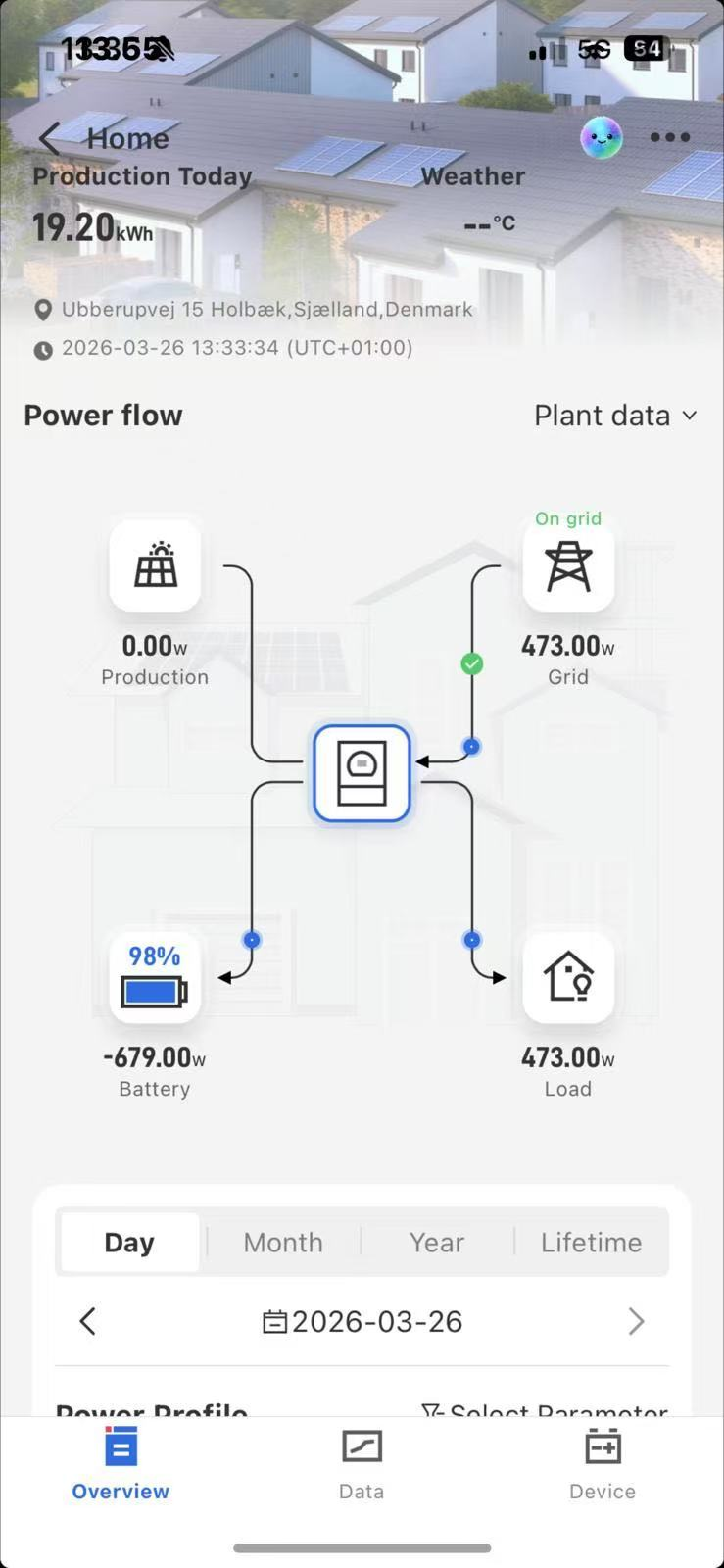

Figure 1 - Capture d'écran du flux de puissance

La puissance de production photovoltaïque chute directement à 0 W. Le système arrête la production photovoltaïque et s'appuie entièrement sur

alimentation du réseau plus décharge de la batterie pour desservir la charge. C'est le client - symptôme perçu de « pas de génération ».

Figure 2 - Capture d'écran du journal des alarmes F55

La plateforme rapporte F55 DC - Volt Élevé - Défaut indiquant une surcharge du bus CC tension. Les défauts se produisent pendant la journée - Périodes d'irradiation et s'efface automatiquement lorsque l'irradiation tombe. Le motif répété correspond au timing typique des surtensions CC.

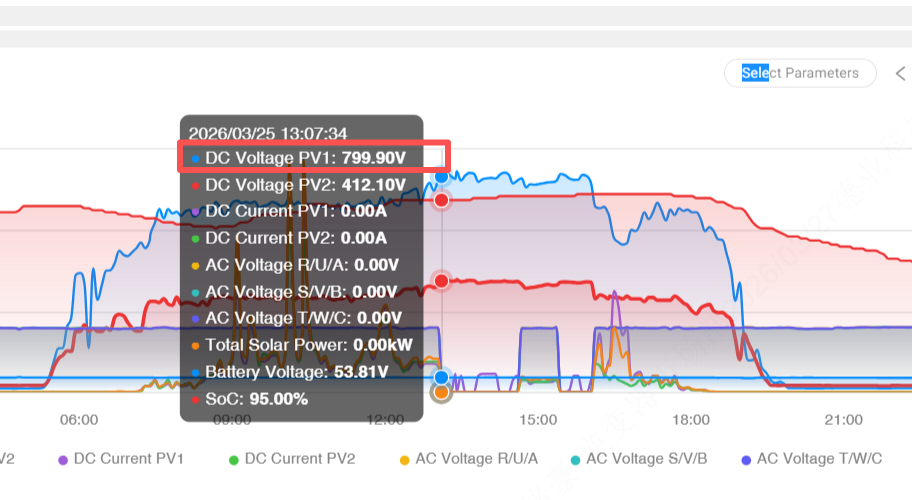

Figure 3 - Capture d'écran des données opérationnelles

Cette capture d'écran est la clé du root - identification des causes. Les principales anomalies sont claires : les pics de tension CC PV1 atteignent 799,90 V, les courants PV PV1 et PV2 sont de 0,00 A, le SOC de la batterie est de 95 % avec une tension de batterie de 53,81 V et les tensions côté CA sont toutes de 0 V, ce qui indique que l'onduleur s'est déconnecté du réseau.

Les trois captures d'écran suggèrent qu'un DC excessif - la tension latérale a déclenché l'onduleur ' s'action protectrice et provoqué l'arrêt de la production. Une batterie presque pleine a encore aggravé la condition de tension.

2. Définition du noyau de défaut F55 et logique de déclenchement du cas

Définition officielle

F55 désigne la protection contre les surtensions du bus CC. L'onduleur ' La logique de protection du produit empêche une tension continue élevée d'endommager les IGBT, les condensateurs du circuit intermédiaire, le BMS de la batterie et d'autres composants critiques. Lorsque la tension CC dépasse le seuil de protection configuré, l'onduleur exécute des actions de protection.

Logique de déclenchement complète pour ce cas

En combinant les trois captures d'écran avec le comportement de protection de l'onduleur, la chaîne de défauts est la suivante et représente un scénario F55 typique :

- Cause première : la chaîne PV1 contient trop de modules en série, de sorte que la tension en circuit ouvert dépasse considérablement celle de l'onduleur. ' s Limites d'entrée MPPT ou DC. La capture d'écran montre 799,90 V, ce qui dépasse de loin les limites de sécurité typiques.

- Déclenchement direct : à midi, sous un fort rayonnement, la tension PV augmente encore et franchit le seuil de protection.

- Facteur d’amplification : le SOC de la batterie à 95 % est presque plein, ce qui laisse peu de capacité à absorber l’excès de puissance photovoltaïque. L'excès d'énergie s'accumule du côté CC et pousse la tension plus haut.

- Action de protection : l'onduleur déclenche F55, coupe l'entrée PV pour que les courants PV tombent à zéro et se déconnecte du réseau pour que les tensions CA soient nulles. La puissance PV tombe à 0 W et le système arrête d'exporter.

- Récupération automatique : à mesure que l'irradiation diminue le soir, la tension PV retombe dans la plage de sécurité, la protection s'efface et l'onduleur reprend son fonctionnement normal.

3. Causes principales du F55 (problèmes non matériels majoritaires)

D'après les captures d'écran et les statistiques de terrain, la plupart des défauts F55 ne sont pas causés par des défauts matériels. Ce cas correspond à deux causes principales qui devraient faire l’objet de contrôles sur place :

Configuration excessive des chaînes photovoltaïques (cause principale, ~60 %)

Ce cas est typique : le nombre de séries de chaînes PV1 est trop élevé, de sorte que la tension en circuit ouvert atteint 799,90 V, dépassant largement celle de l'onduleur. ' s entrée autorisée. Sous une forte irradiation, une protection contre les surtensions est inévitablement déclenchée. Certains cas montrent également un déséquilibre entre PV1 et PV2 dans le type de module ou le nombre de chaînes, provoquant un dépassement de la tension de sécurité d'une chaîne.

Absorption insuffisante de la batterie (secondaire, ~25%)

Élevé battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Autres non courants - causes matérielles

- Des réglages de paramètres incorrects tels que des limites anti-retour trop strictes, un lissage de puissance désactivé ou des réglages incorrects de coupure de charge de la batterie qui permettent à la tension d'augmenter.

- Problèmes de câblage CC tels que des connexions desserrées ou oxydées qui faussent la détection de tension et provoquent une fausse détection de surtension.

4. Procédure de dépannage standardisée F55 - À distance d'abord, puis activé - Site

Suivez le principe « d'abord le traçage de captures d'écran à distance, puis les contrôles pratiques sur site ; inspectez les circuits avant le matériel ». Les trois captures d'écran peuvent identifier environ 90 % des problèmes et éviter des démontages inutiles.

Étape 1 - Suivi de capture d'écran à distance (noyau, 5 minutes pour verrouiller la cause première)

Récupérez les trois captures d'écran principales de la plateforme et vérifiez quatre points :

- À partir de la figure 2, confirmez F55 et que les déclenchements se produisent lors d'une irradiation élevée, indiquant PV - problèmes secondaires.

- À partir de la figure 3, vérifiez la tension et le courant PV. Une tension bien supérieure au MPPT ou aux limites d'entrée avec un courant nul indique des problèmes de configuration des chaînes photovoltaïques.

- À partir de la figure 3, vérifiez le SOC de la batterie. Un SOC élevé supérieur à 85 % indique une capacité d’absorption insuffisante.

- À partir des figures 1 et 3, vérifiez le côté CA pour exclure les problèmes de réseau comme cause de l'arrêt.

Étape 2 - Contrôles sur site côté PV (assainissement du noyau)

- Déconnectez le PV de l'onduleur et mesurez les tensions en circuit ouvert PV1/PV2 avec un multimètre pour vérifier les lectures de la capture d'écran.

- Recalculez le nombre de chaînes et assurez-vous que la tension en circuit ouvert se situe dans les limites de sécurité dans les conditions de température prévues.

- Inspectez les bornes PV DC pour détecter toute connexion desserrée ou oxydation et vérifiez que les modules ne sont pas endommagés ou ombragés.

Étape 3 — Battery and parameter optimization (remove amplifying factors)

- Restaurez la coupure de charge de la batterie et les autres paramètres de la batterie aux valeurs par défaut du fabricant.

- Évitez de recharger pendant les heures de pointe d’irradiation, comme entre 11h00 et 15h00, et déplacez la recharge vers les périodes creuses du réseau pour augmenter la marge d’absorption.

- Assouplir de manière appropriée les limites anti-retour/exportation dans les limites réglementaires et permettre le lissage de la puissance pour supprimer les pics de tension.

Étape 4 — Hardware checks (only if prior steps fail, rare)

- Mettez à jour le micrologiciel de l'onduleur et, si nécessaire, restaurez les paramètres d'usine et reconfigurez les paramètres.

- Contactez l'assistance technique Deye pour l'inspection des capteurs de tension continue, des IGBT et du BMS de la batterie. Ne démontez pas l'onduleur sans autorisation.

5. Plan de remédiation spécifique à un cas — pratique et durable

Concentrez-vous sur la correction des chaînes photovoltaïques et l’optimisation de la batterie/des paramètres. Toutes les actions ci-dessous sont exécutables sur le terrain et devraient éliminer la récurrence.

Assainissement du noyau côté PV

- Pour une tension PV1 de 799,90 V, réduisez immédiatement le nombre de séries de chaînes PV1 afin que la tension en circuit ouvert tombe dans l'onduleur. ' Plage d'entrée autorisée avec une marge de sécurité. Après la reconfiguration, mesurez la tension en circuit ouvert à l'état déconnecté et reconnectez-vous uniquement lorsque les lectures sont normales.

- Assurez-vous que PV1 et PV2 utilisent des types de modules, un nombre de chaînes identiques et, de préférence, les mêmes lots de production. Gardez les différences de tension entre les chaînes au minimum.

Optimisation de la batterie et des paramètres

- Réglez la limite supérieure de charge de la batterie à un niveau qui laisse une marge pour l'absorption photovoltaïque, par exemple 80 % à 85 % de SOC.

- Autoriser une exportation limitée vers le réseau lorsque cela est autorisé pour éviter l’accumulation d’énergie CC.

- Activez les fonctionnalités de lissage de la puissance et de limitation de la puissance photovoltaïque pour supprimer les surtensions ou les surtensions soudaines.

Entretien courant simple

- Serrez les bornes CC des côtés du PV et de la batterie, éliminez l'oxydation et assurez une bonne isolation.

- Récupérez mensuellement les trois captures d'écran principales pour surveiller la tension PV et le SOC de la batterie et intervenir tôt si des anomalies apparaissent.

7. Points clés à retenir

- F55 est une action de protection de sécurité normale et n'indique pas nécessairement une panne matérielle. La plupart des événements sont causés par une configuration de chaîne photovoltaïque dépassant les limites de l'onduleur. Un SOC élevé de la batterie et des réglages de paramètres inappropriés sont des facteurs d’amplification courants.

- Un diagnostic rapide s'appuie sur trois captures d'écran : le flux d'énergie, le journal des alarmes et les données opérationnelles. Ces images permettent de tracer la cause profonde en cinq minutes dans la plupart des cas.

- Priorités de remédiation : corriger la configuration des chaînes photovoltaïques pour éliminer la cause première et optimiser les paramètres de la batterie et de l'onduleur pour éliminer les conditions amplificatrices et éviter toute récidive.

Liste de contrôle exploitable

- Récupérez et enregistrez les figures 1, 2 et 3 pour chaque incident.

- Débranchez et mesurez PV Voc sur le terrain.

- Recalculez et ajustez le nombre de chaînes pour respecter les limites d'entrée de l'onduleur.

- Coordonnez les limites de charge de la batterie avec le fournisseur de batterie et activez le lissage de la puissance.

- Documentez les modifications et surveillez-les mensuellement via des captures d'écran à distance.
