Fiche technique : Deye CT01 et TX01 - Fonctions, installation, connexion de l'onduleur et dépannage

Deye SUN-SMART-CT01 (CT01) et SUN-SMART-TX01 (TX01) forment un kit de mesure intelligent et de communication sans fil pour les systèmes de stockage d'énergie photovoltaïque. Conçus exclusivement pour les onduleurs hybrides Deye, ils permettent un comptage bidirectionnel précis de l'énergie du réseau, une transmission de données sans fil et une autoconsommation optimisée, résolvant ainsi les défis courants tels qu'un câblage difficile, un comptage inexact et un contrôle retardé.

Fonctions principales

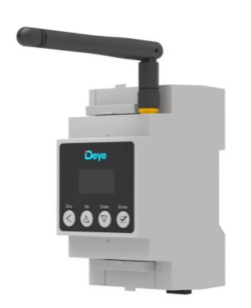

1.1 CT01 – Compteur intelligent bidirectionnel sans fil (noyau de surveillance)

Mesure en temps réel de la tension du réseau, du courant, de la puissance, de la fréquence, de l'énergie active/réactive, avec mesure bidirectionnelle pour l'importation du réseau et l'exportation photovoltaïque.

Écran LCD intégré pour la visualisation des données locales ; Montable sur rail DIN pour les tableaux de distribution résidentiels et petits commerciaux.

Module LoRa intégré pour la transmission de données sans fil, éliminant le câblage longue distance.

Fournit des données précises côté réseau à l'onduleur pour prendre en charge les stratégies de charge/décharge anti-retour, d'autoconsommation et de temps d'utilisation.

1.2 TX01 – Module de communication LoRa (hub de transmission)

Agit comme un pont sans fil entre le CT01 et l'onduleur, recevant les signaux LoRa et transmettant les données de mesure.

Conception prête à l'emploi, se connectant directement au port de communication de l'onduleur comme alternative au câblage RS485.

Prend en charge l'alimentation externe USB-C pour la compatibilité avec différents modèles d'onduleurs Deye.

Installation et câblage

2.1 Installation du CT01 (côté tableau de distribution)

Montez le CT01 sur un rail DIN à l'intérieur du tableau de distribution.
Faites passer les câbles de courant du réseau à travers les transformateurs de courant (TC) fournis.
Connectez les fils de phase et neutre pour l'échantillonnage de tension.
Allumez et configurez le rapport CT via le clavier local pour l’étalonnage.

2.2 Installation du TX01 (côté onduleur)

Installez le TX01 à proximité de l'onduleur.
Utilisez un câble RJ45 pour connecter le port du compteur TX01 au port compteur/COM de l'onduleur.
Pour les onduleurs sans puissance de sortie sur le port de communication, alimentez le TX01 via un adaptateur USB-C externe 5V.

Connexion et fonctionnement complets avec onduleur

3.1 Confirmation du lien système

CT01 collecte les données énergétiques du réseau → les transmet sans fil via LoRa au TX01 → TX01 envoie les données à l'onduleur via un câble RJ45, formant une chaîne de communication complète.

3.2 Configuration des paramètres de l'onduleur

Accédez à l'interface de l'onduleur : Paramètres → Paramètres avancés → Paramètres du compteur.
Sélectionnez le type de compteur : Deye CT01 (LoRa).
Réglez le mode de communication sur Meter Port et activez la mesure du réseau.
Activez le mode d'autoconsommation ou le contrôle anti-backfeed en fonction des exigences du système.

3.3 Activation des fonctions et surveillance des données

Une fois activé, l'onduleur lit la puissance du réseau en temps réel, la puissance de charge et l'énergie bidirectionnelle.
L'excès de puissance photovoltaïque charge la batterie ou alimente les charges locales ; pendant les périodes de pointe, la batterie se décharge pour réduire l'importation sur le réseau.
Les données en temps réel peuvent être surveillées sur l'écran de l'onduleur ou sur l'application Deye Cloud pour vérifier la connexion normale.

3.4 Appairage LoRa

CT01 et TX01 s'associent automatiquement à la mise sous tension. Une LED LoRa clignotant lentement indique un couplage réussi. Si le couplage échoue, redémarrez les deux appareils pour réessayer.

Dépannage des pannes courantes

4.1 Appairage LoRa Failure / No Data Transmission

Assurez-vous que la distance entre CT01 et TX01 est inférieure à 200 m, avec un minimum d'obstructions provenant de murs épais ou d'armoires métalliques.
Vérifiez l'alimentation stable du TX01 et l'état normal de la LED LoRa.
Tenir à l'écart des fortes sources d'interférences électromagnétiques telles que les convertisseurs de fréquence ou les chargeurs de véhicules électriques.

4.2 L'onduleur affiche « Compteur non connecté »

Vérifiez que le câble RJ45 est correctement connecté.
Vérifiez que le type de compteur et les paramètres du port de communication sont corrects dans l'onduleur.
Redémarrez le TX01 et l'onduleur pour rétablir la communication.

4.3 Mesure inexacte ou lecture de puissance inverse

Vérifiez que le rapport CT correspond à la valeur nominale du transformateur.
Vérifiez la direction du câble CT ; inversez le câblage ou ajustez le sens de l'alimentation dans les paramètres si nécessaire.
Revérifiez la séquence de phases et le câblage de tension.

4.4 Déconnexion fréquente des données

Déplacez le TX01 pour améliorer la force du signal LoRa.
Utilisez un adaptateur secteur 5 V stable pour éviter les coupures de courant liées aux fluctuations de puissance.

Résumé

Le kit CT01 TX01 est un accessoire standard pour les systèmes de stockage d'énergie PV Deye. Grâce à la mesure sans fil et à l’intégration de l’onduleur, il permet une surveillance précise de l’énergie et une planification intelligente. Avec une installation simple, un câblage minimal et une configuration correcte de l'onduleur, le système améliore considérablement le taux d'autoconsommation et réduit les coûts d'électricité pour les applications de stockage d'énergie photovoltaïque résidentielles et commerciales de petite taille.
