Deye SG06LP1 vs SG05LP1 : comparaison des onduleurs hybrides monophasés

Ce qui différencie la série SG06LP1

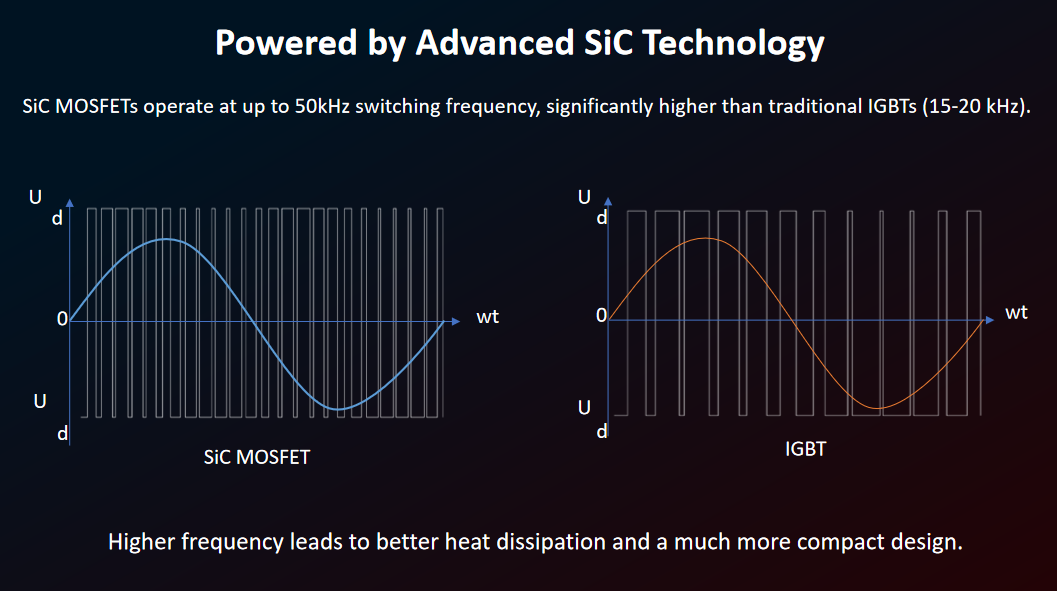

Autrefois, la taille d'un onduleur hybride monophasé était dictée par la quantité de chaleur que ses composants de commutation pouvaient émettre. La série SG06LP1 de Deye change cette équation en remplaçant les IGBT traditionnels par des MOSFET en carbure de silicium (SiC), qui commutent jusqu'à 50 kHz par rapport aux 15-20 kHz typiques des conceptions basées sur l'IGBT.

Une fréquence de commutation plus élevée signifie que les composants de filtrage internes de l'onduleur (inductances, condensateurs) peuvent rétrécir considérablement tout en formant une forme d'onde de sortie propre. Moins de chaleur générée par cycle réduit également la taille du dissipateur thermique nécessaire pour maintenir l'unité au frais.

Le résultat pratique apparaît directement sur la fiche technique : onduleurs solaires hybrides monophasés basse tension construits sur cette plate-forme SiC atteignent un rendement supérieur d'environ 0,6 % tout en réduisant le poids jusqu'à 42 % à puissance nominale comparable.

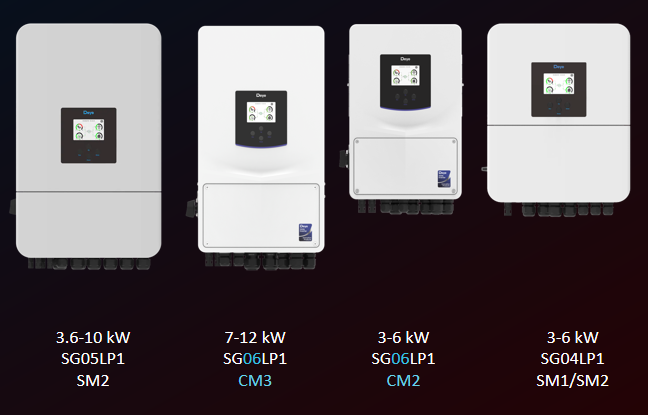

La gamme complète en un coup d'œil

La série SG06LP1 est divisée en deux bandes de puissance. Les modèles 3 à 6 kW (SG06LP1-CM2) ciblent les petites installations résidentielles, tandis que les modèles 7 à 12 kW (SG06LP1-CM3) couvrent les grandes maisons ou les charges commerciales légères. Les deux se situent aux côtés de la série SG05LP1 précédente, qui reste disponible sur 3,6 à 10 kW, et de la série SG04LP1 au niveau d'entrée de 3 à 6 kW.

La convention de dénomination est importante ici. CM2 et CM3 désignent les nouvelles cartes de contrôle basées sur SiC, tandis que SM1/SM2 désigne l'ancienne plate-forme IGBT toujours vendue sous les badges SG04LP1 et SG05LP1. Savoir quel suffixe vous recherchez vous indique quelle génération d’électronique interne vous achetez réellement.

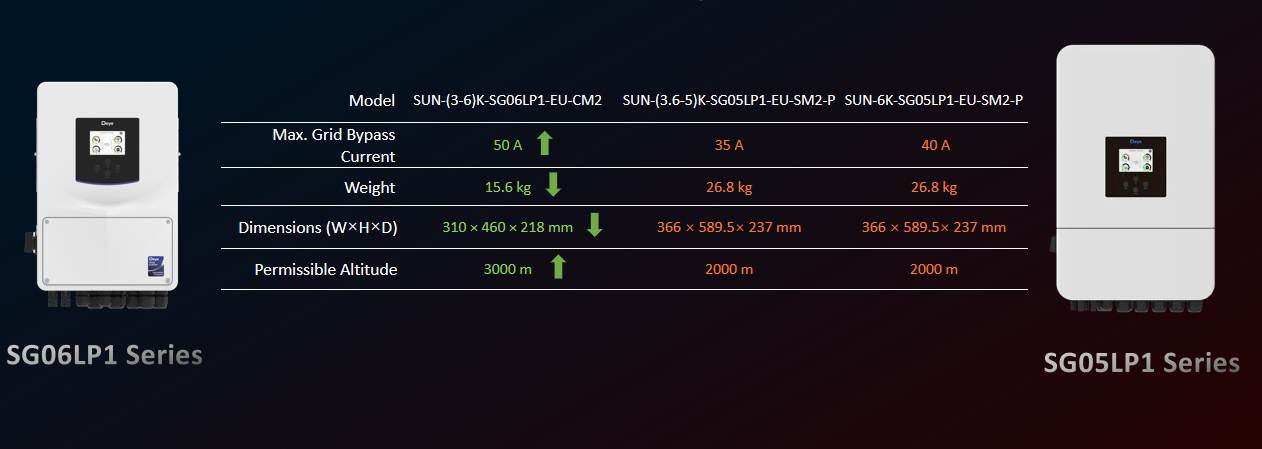

Modèles 3-6 kW : SG06LP1-CM2 contre SG05LP1-SM2

Au niveau d’entrée de gamme, l’écart générationnel est le plus important en termes d’empreinte physique. Le SUN-(3-6)K-SG06LP1-EU-CM2 pèse 15,6 kg , contre 26,8 kg pour les deux variantes SG05LP1-SM2-P — soit une différence de plus de 11 kg sur des unités faisant le même travail.

Les dimensions suivent le même schéma : 310×460×218 mm pour le CM2 contre 366×589,5×237 mm pour les modèles SM2-P. Il s'agit d'un encombrement nettement réduit pour les installations murales où l'espace dans les armoires ou les buanderies est restreint.

Deux autres chiffres séparent ces modèles au-delà de la taille. Le courant de dérivation maximal du réseau sur le CM2 atteint 50 A, devant 35 A (variante 3,6-5K) et 40 A (variante 6K) sur les unités SM2-P – ce qui est pertinent pour les installations qui attendent des charges de passage du réseau plus élevées. L'altitude autorisée grimpe également de 2000 m à 3000m , ce qui est important pour les sites de montagne ou de haute altitude où le déclassement devient une véritable contrainte de conception.

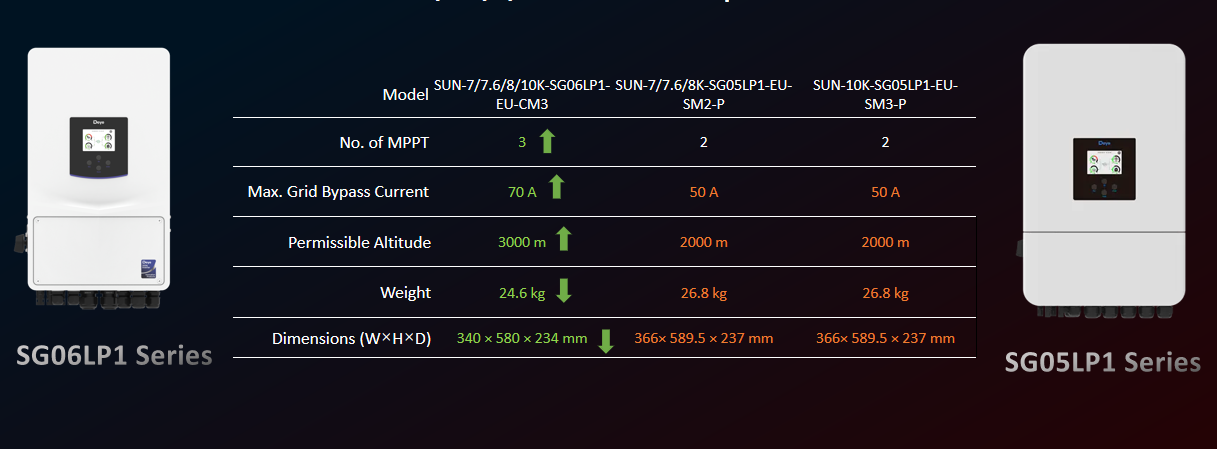

Modèles 7-12 kW : SG06LP1-CM3 contre SG05LP1-SM2/SM3

Passant au niveau 7-12 kW, la gamme SG06LP1-CM3 ajoute une capacité que le SG05LP1 n'offre pas à cette gamme : un troisième tracker MPP. Là où le SUN-(7-8)K-SG05LP1-EU-SM2-P et le SUN-10K-SG05LP1-EU-SM3-P exécutent tous deux 2 MPPT, le CM3 exécute 3 , ouvrant des configurations de chaînes plus flexibles pour les réseaux répartis sur plusieurs plans ou orientations de toit.

Le courant de dérivation connaît le même saut générationnel observé au niveau inférieur : 70 A sur le CM3 contre 50 A sur les deux variantes SG05LP1. Le poids passe de 26,8 kg à 24,6 kg et l’encombrement passe de 366 × 589,5 × 237 mm à 340 × 580 × 234 mm. L'altitude autorisée monte à nouveau à 3 000 m, ce qui correspond à l'amélioration observée sur les modèles CM2 de plus petite puissance.

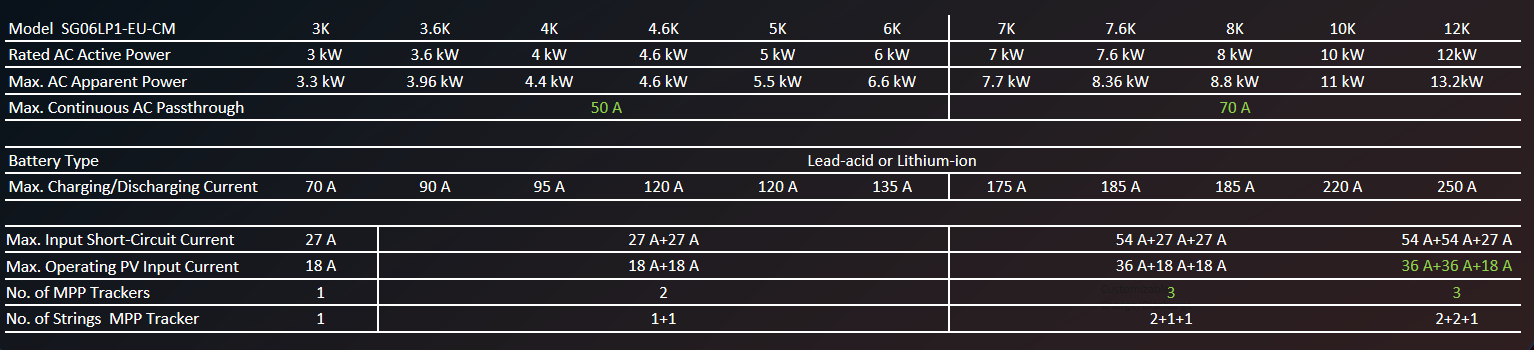

Tableau de référence des spécifications complètes

Au-delà des comparaisons principales, la gamme complète SG06LP1-EU-CM couvre dix puissances nominales de 3K à 12K, partageant toutes la même compatibilité avec les batteries plomb-acide ou lithium-ion. Le nombre de trackers MPP évolue avec la puissance : les configurations à tracker unique fonctionnent sur les modèles 3 à 6K, deux trackers couvrent les unités de 3,6K à 6K et trois trackers apparaissent à partir de 7K.

Le courant de charge et de décharge augmente régulièrement sur toute la gamme, de 70 A sur le modèle 3K jusqu'à 250 A sur le produit phare 12K. Le courant d'entrée PV de fonctionnement maximum suit une courbe similaire, atteignant 36A 36A 18A sur l'unité 12K grâce à sa conception à trois trackers. Pour tous ceux qui planifient la disposition des chaînes, ce tableau est le moyen le plus rapide de vérifier comment la capacité de suivi MPP affecte les options de câblage avant de vous engager sur un modèle spécifique.

Choisir entre SG06LP1 et SG05LP1

Pour la plupart des nouvelles installations, la série SG06LP1 est le choix le plus performant sur le papier : un courant de dérivation plus léger, plus petit et plus élevé et, au niveau de plus de 7 kW, un tracker MPP supplémentaire. La série SG05LP1 est toujours utile là où le stock de la série CM n'est pas encore disponible localement, ou lorsqu'un installateur connaît déjà les pièces de rechange et la mise en service avec la plate-forme SM.

L'altitude mérite d'être signalée séparément. Les projets au-dessus de 2 000 m n'ont pas d'option SG05LP1 qui réponde à cette note dans cet ensemble de données – l'altitude autorisée de 3 000 m du SG06LP1 devient une exigence stricte plutôt qu'un avantage. Au-delà de cela, la décision dépend souvent de la valeur des économies d'espace d'installation et de la marge de dérivation par rapport à la disponibilité des composants. Tous les projets n'ont pas besoin de la plateforme la plus récente, mais choisir l'onduleur de taille adaptée à la charge compte plus que de rechercher le modèle le mieux noté sur l'étagère.
